Webový seminář č.4 (10) - Odpájení a zapájení QFP a SO

Pouzdra SMD typu QFP patří mezi nejnáročnější na opravy. Důvod je prostý – vývody QFP jsou citlivé na mechanické poškození a jejich rozteč bývá velmi úzká. Obvody typu SO jsou většinou o širších roztečích a proto pájení SMD SO bývá jednodušší. Nicméně techniky jsou s QFP totožné.

Pouzdro SMD typu QFP
Pouzdro SMD typu SO

Doporučují se pájecí hroty typu Quad a Tunnel, jež mohou zahřívat větší počet vývodů najednou.

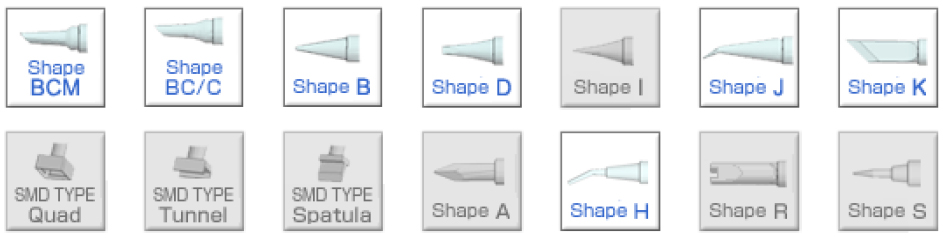

Doporučené tvary pájecích hrotů pro odstranění QFP a SOP

Jak zvolit velikost pájecího hrotu?
Příprava pájecího hrotu před pájením

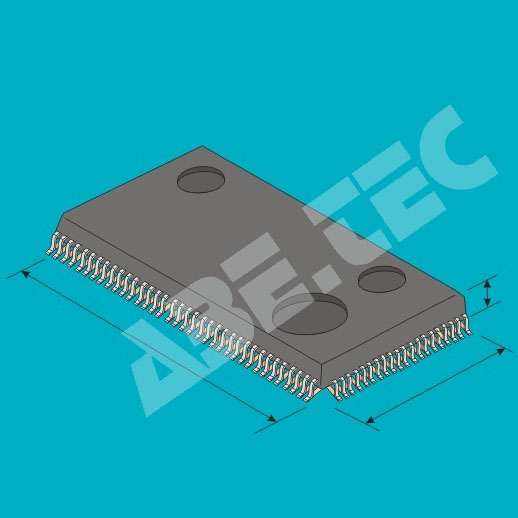

Hrot vybírejte nikoliv podle počtu špiček, ale podle velikosti pouzdra [délka x šířka x výška] včetně nožiček.

Naneste pájku na konec hrotu před operací odpájení. Důvodem je podstatné zvýšení přenosu tepelné energie. Dokonce podle normy IPC-7711/21B je nutné položit trubičkovou pájku na vývody QFP.
POZNÁMKA: Aplikace dostatečného množství pájky odstranění usnadní.
Jak zvolit velikost pájecího hrotu pro odstranění QFP nebo SOP Pájecí hrot pře pájením

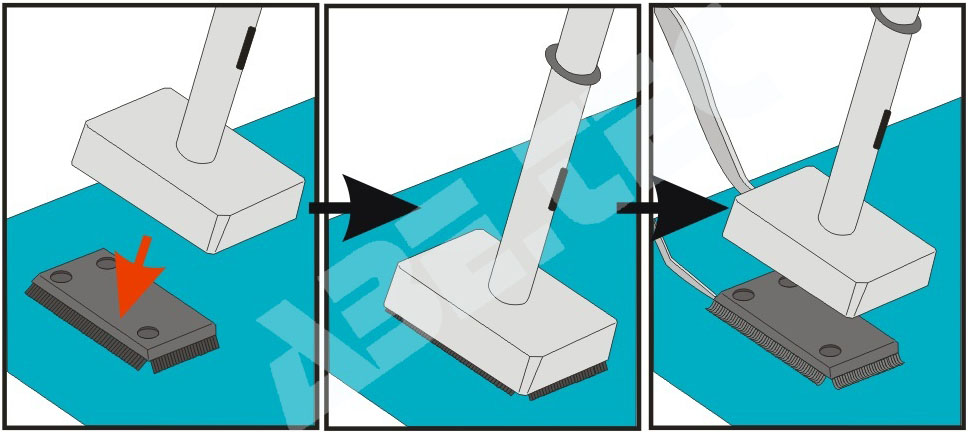

Tvar pájecího hrotu Quad

Použití pájecího hrotu SMD: Tvar Quad

Tento tvar může zahřívat vývody IO (QFP) po všech čtyřech stranách současně. Používá se k vyjmutí pouzdra QFP.
Postup:

  • Naneste na vývody tavidlo.
  • Na pájecí hrot naneste novou pájku.
  • Přiložte na pouzdro SMD (QFP).
  • Zahřívejte vývody pouzdra SMD (QFP) a proveďte velmi malé otočení k uvolnění QFP.
  • QFP vyjměte pomocí pinzety dokud je pájka v tekutém stavu.


Použití pájecího hrotu SMD: Tvar Quad



Tvar pájecího hrotu Tunnel

Použití pájecího hrotu SMD: Tvar Tunnel

Tento tvar může zahřívat vývody SMD po dvou stranách současně. Používá se k odstranění pouzdra SOP.
Postup:

  • Naneste na vývody tavidlo.
  • Na pájecí hrot naneste novou pájku a přiložte na SMD.
  • Zahřívejte vývody SMD.
  • Vyjměte jej pomocí vytahovacího drátu nebo pinzety apod.


Použití pájecího hrotu SMD: Tvar Tunnel

Zapájení QFP a SO

Zapájení pouzder QFP a SO patří mezi nejjednodušší, prakticky k němu stačí pouze vhodný pájecí hrot. Pouze je třeba dbát zvýšené pozornosti s manipulací se SMD.

Doporučené tvary pájecích hrotů pro pájení QFP vlečením

K zapájení pouzder QFP se hodí pájení vlečením a bodové pájení:

Pájení vlečením
Bodové pájení
Pájení vlečením Bodové pájení

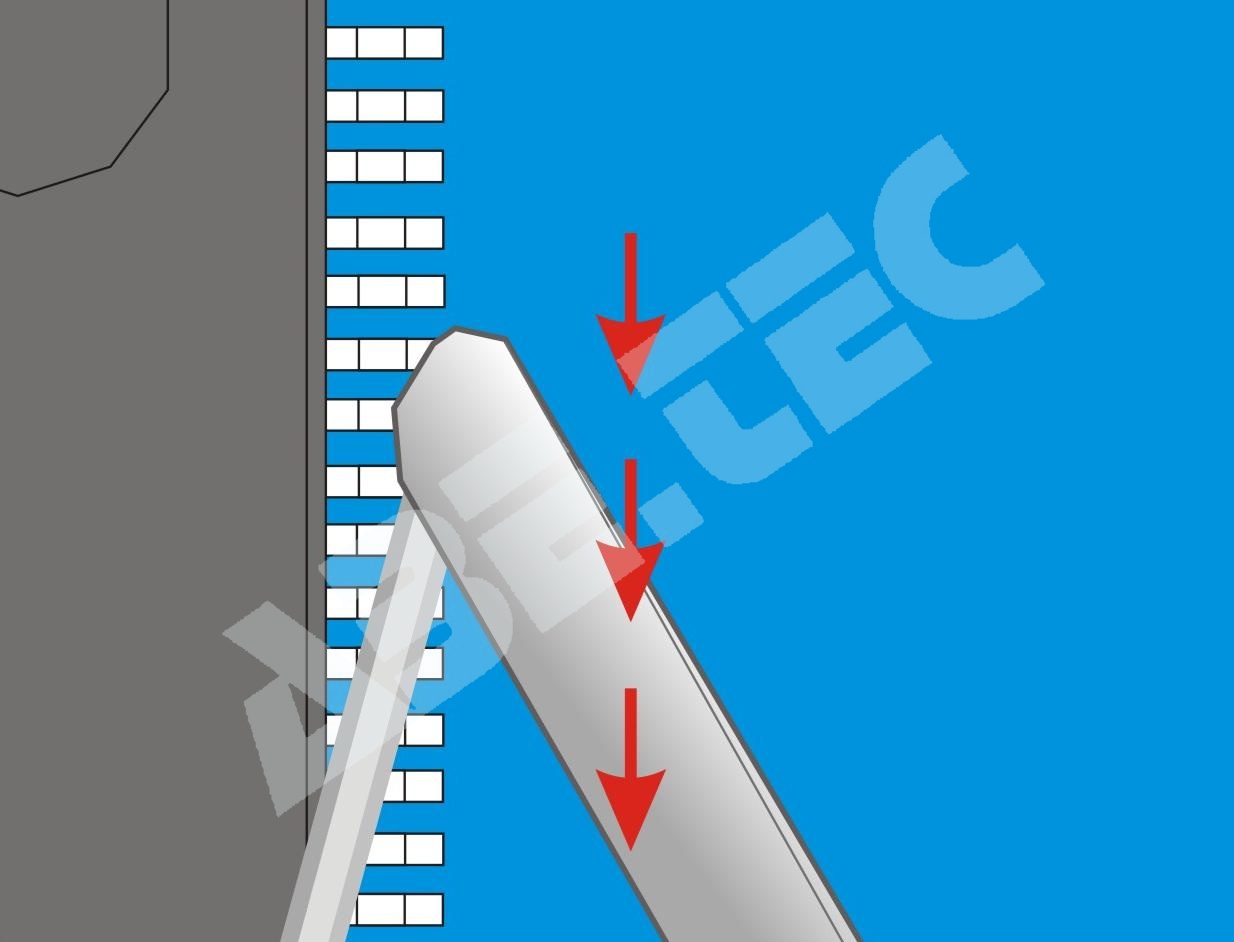

Pro pájení vlečením se hodí mnoho tvarů hrotu. Jedná se o jednu z pájecích technik, kdy se konec hrotu společně s trubičkovkou pájkou přiloží k vývodům a pomalu se táhne. Tvar D se doporučuje pro bodové pájení, tj. pájení jednoho vývodu po druhém. Tato metoda je však velmi pomalá.



Použití pájecího hrotu tvaru BCM/CM

Použití tvaru pájecího hrotu BCM/CM při pájení QFP vlečenímTento tvar obsahuje na odříznutém čele dutou část, která má velkou schopnost retence pájky. Nabízí jiné doporučené možnosti použití.

  • Dopravte pájku do duté části hrotu a zvolna táhněte hrot podél.






Použití pájecího hrotu tvaru BCM/CM


Použití pájecího hrotu tvaru BC/C

Tvar pájecího hrotu BC/C pro pájení QFP vlečením Tvar pájecího hrotu BC/C pro pájení QFP vlečenímTento typ má tvar šikmo seříznutého kužele nebo sloupku. Nabízí další doporučená použití.

  • Položte seříznutou plochu na vývody a zvolna táhněte.








Použití pájecího hrotu tvaru BC


Použití pájecího hrotu tvaru C

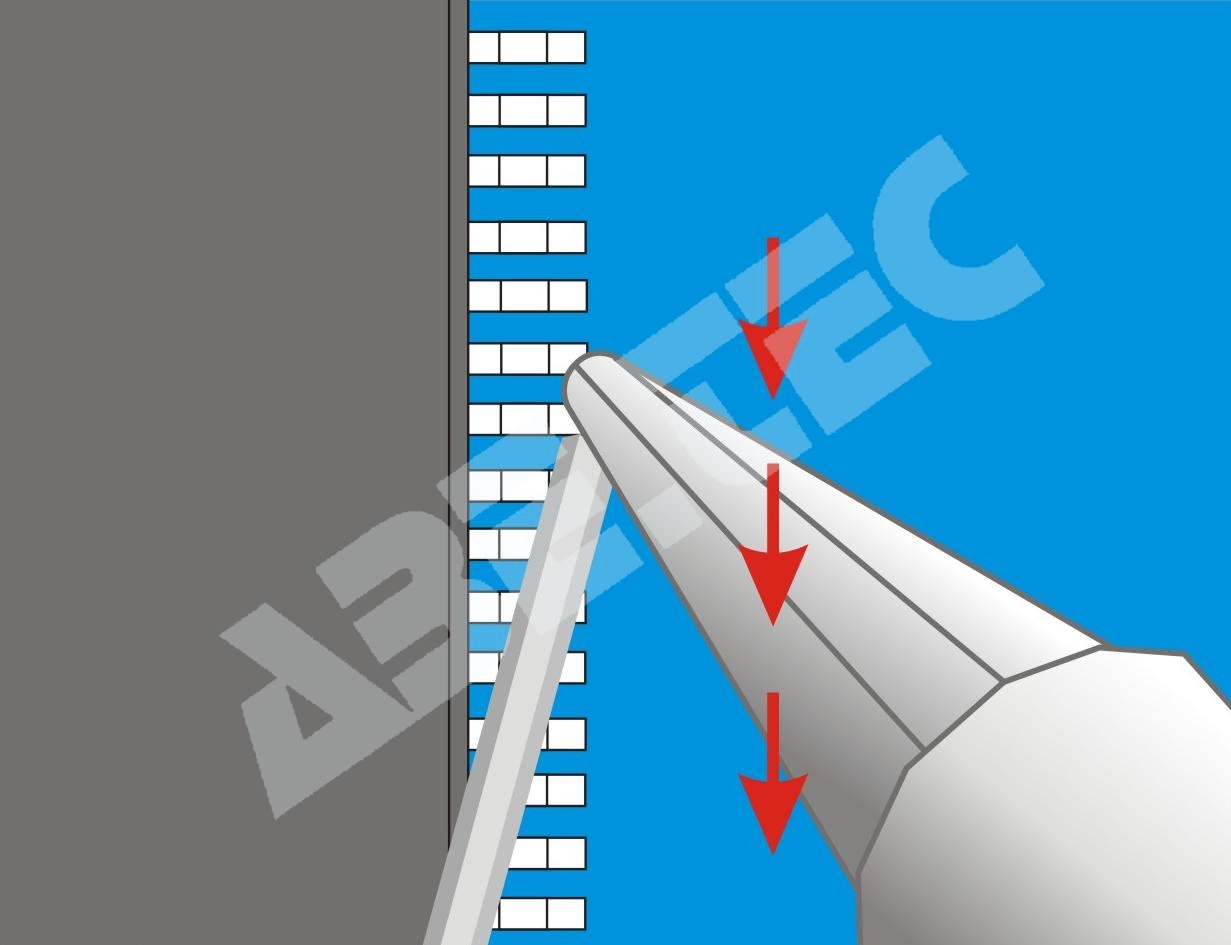

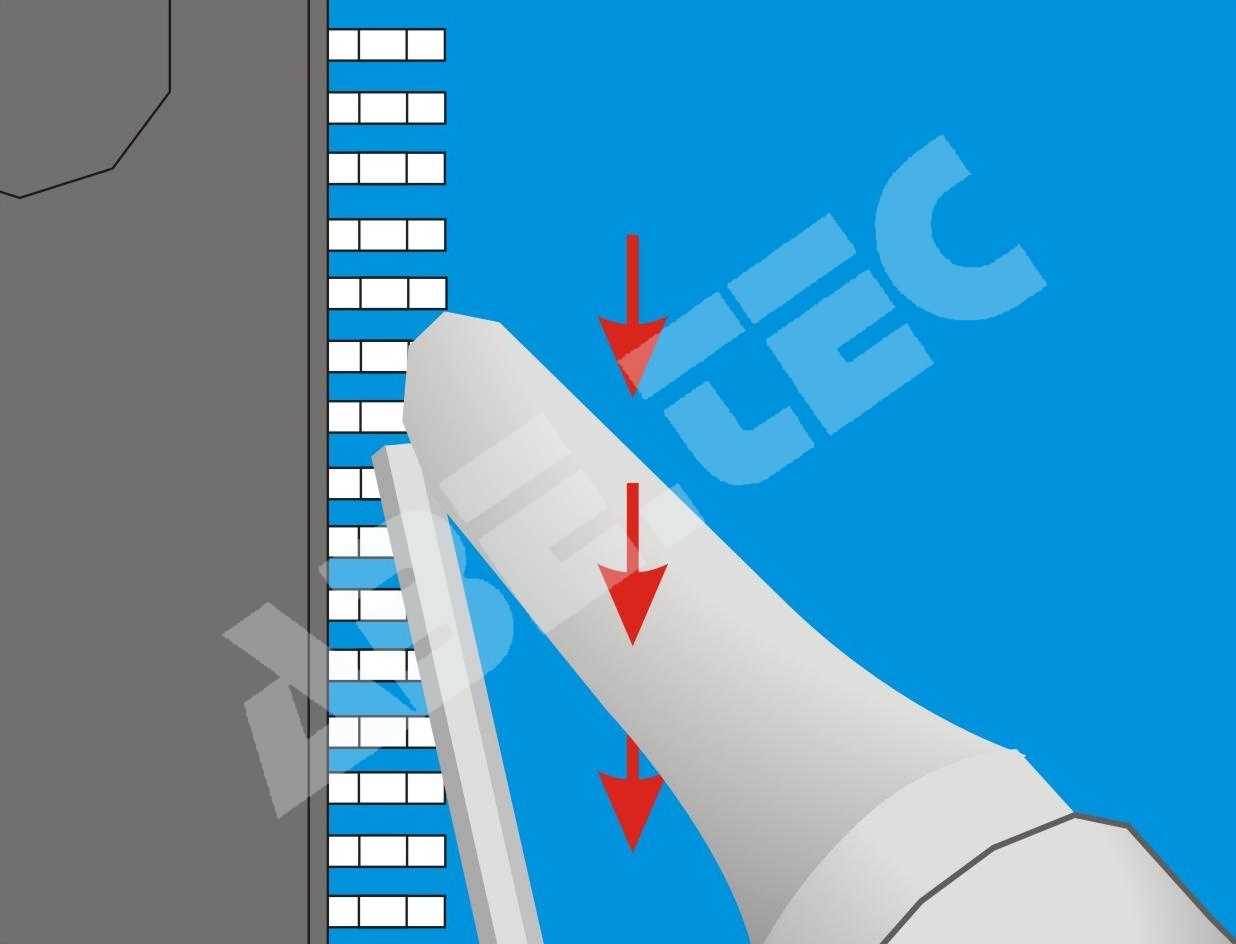

Použití pájecího hrotu tvaru B

Tvar pájecího hrotu B pro pájení QFP vlečenímTento je kulatý, lze jej použít z libovolného směru a snadno se udržuje v libovolné poloze. Nabízí další doporučená použití.

  • Položte konec hrotu na vývody a zvolna táhněte.
  • Pro podávání pájky zvolte správné načasování.








Použití pájecího hrotu tvaru B


Použití pájecího hrotu tvaru D

Tvar pájecího hrotu D pro pájecí QFP vlečenímTento typ má tvar jako šroubovák s plochým břitem a lze jej použít k pájení aplikací hrotu dvěma způsoby: přímo a čelně. Nabízí další doporučená použití.

  • Položte konec hrotu na vývody a zvolna táhněte.
  • Pro podávání pájky zvolte správné načasování.








Použití pájecího hrotu tvaru D


Použití pájecího hrotu tvaru J

Tvar pájecího hrotu J pro pájení QFP vlečenímTento tvar se liší od tvaru B a I ohnutým koncem hrotu a lze jej použít k pájení aplikací hrotu dvěma způsoby: čelně a bodově. Nabízí další doporučená použití.

  • Položte koncovou část plošky a táhněte zvolna hrot.
  • Pro podávání pájky zvolte správné načasování.







Použití pájecího hrotu tvaru J

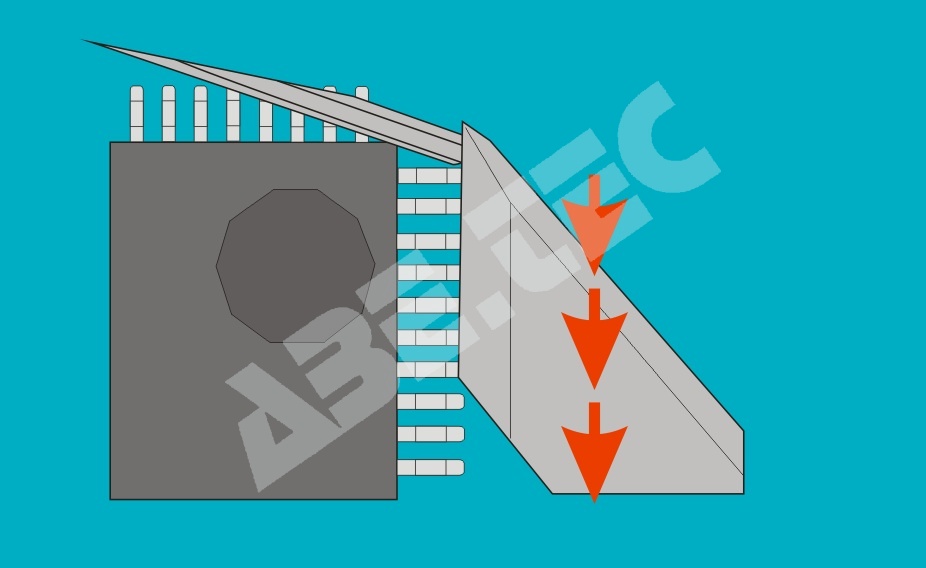

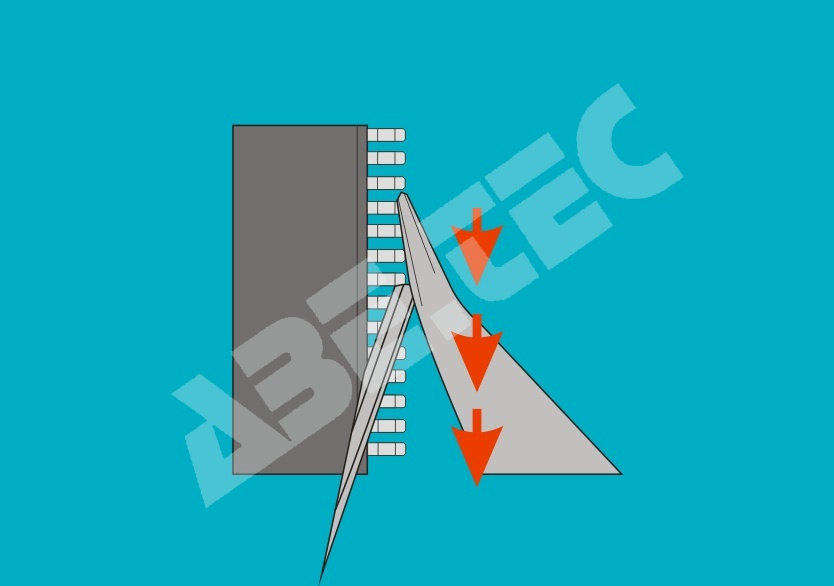

Použití pájecího hrotu tvaru K

Tento typ má tvar nože a lze jej použít k pájení aplikací hrotu třemi způsoby: přímo, čelně a bodově. Nabízí další doporučená použití.

Tvar pájecího hrotu K pro pájecí QFP vlečenímTvar pájecího hrotu K pro pájecí QFP vlečením

THT - pájení vývodových součástek

  • Položte hrot na vývody a současně přiložte celý břit a zvolna táhněte.
  • Položte břit tak, aby důsledně přenášel dostatek tepla na obrazec.






Použití pájecího hrotu tvaru K

Tvar pájecího hrotu K pro pájecí QFP vlečenímTvar pájecího hrotu K pro pájecí QFP vlečením

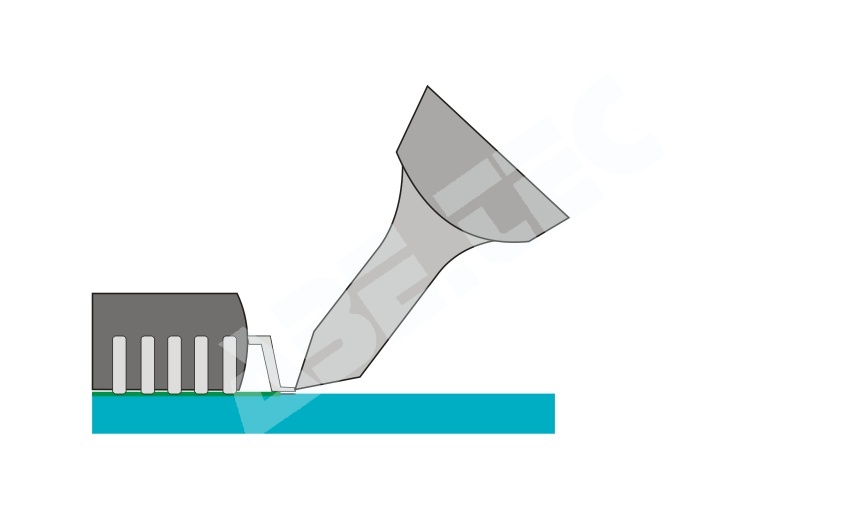

QFP - zapájení SMD (např. QFP)

  • Položte hrot na vývody a současně přiložte celý břit a zvolna táhněte.
  • Položte břit tak, aby důsledně přenášel dostatek tepla na obrazec.


Použití pájecího hrotu tvaru K



Použití pájecího hrotu tvaru H

Tvar pájecího hrotu H pro pájení QFT vlečenímTento tvar se liší od tvaru J seříznutým koncem hrotu. Nabízí další doporučená použití.

  • Položte část plochy na vývody a táhněte zvolna hrot podél vývodů.









5. díl webového semináře: Ruční pájení SMD. Tento seminář má celkem 10 dílů. Veškeré materiály jsou majetkem společností ABE.TEC, s.r.o. a Hakko Corporation, Ltd a jejich použití vyžaduje souhlas. Obsah stránky je chráněn autorským zákonem.
