HAKKO N2 systém: jak sestavit N2 systém
Příklady N2 systémů
Pro sestavení N2 systému jsou nutné tyto části:
- generátor dusíku,
- průtokoměr,
- pájecí stanice
- N2 pájecí ručka
Je schopen dodávat vysokou koncentraci dusíku 97 % při výstupním výkonu cca. 1 l/min (při tlaku přívodu vzduchu 0,5 MPa)

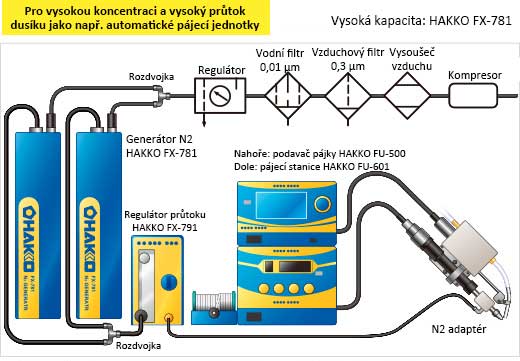

Je schopen dodávat vysokou koncentraci dusíku 99,9 % při výstupním výkonu cca. 2 l/min (při tlaku přívodu vzduchu 0,7 MPa)
Sada šetřící místo na pracovním stole

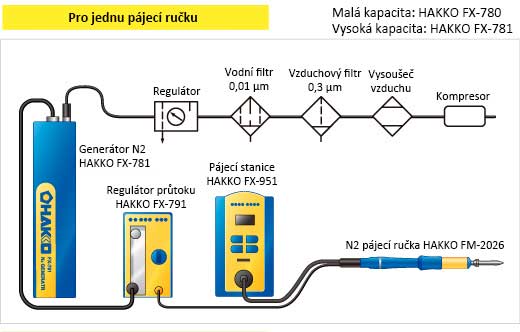

Regulátor průtoku FX-791 můžete připevnit na generátor dusíku, a pod něj dát pájecí stanici:
N2 generátory FX-780 a FX-781
Stlačený vzduch z kompresoru je při průchodu přes HAKKO FX-780/FX-781 oddělen polymerovou membránou. Dusík projde do regulátoru FX-791, zatímco vzduch je vypouštěn ven.
- HAKKO FX-780: typ s malou kapacitou

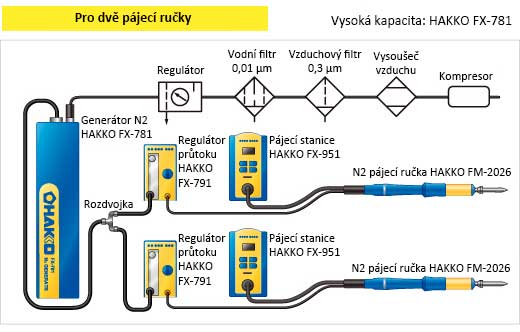

- HAKKO FX-781: typ s velkou kapacitou pro dvě ručky
Výkonnost FX-780
| Tlak vzduchu (MPa) | Koncentrace N2 (%) | 99,9 | 99,5 | 99,0 | 98,0 | 97,0 | 96,0 | 95,0 | 90,0 |
|---|---|---|---|---|---|---|---|---|---|
| 0,3 | množství generování | 0,15 | 0,37 | 0,48 | 0,66 | 0,88 | 1,10 | 1,30 | 2,60 |
| 0,4 | množství generování | 0,24 | 0,57 | 0,77 | 1,10 | 1,40 | 1,70 | 2,00 | 4,40 |
| 0,5 | množství generování | 0,35 | 0,75 | 1,10 | 1,50 | 1,90 | 2,20 | 2,90 | 5,90 |
| 0,6 | množství generování | 0,48 | 0,97 | 1,30 | 1,80 | 2,40 | 3,10 | 3,50 | 7,50 |
| 0,7 | množství generování | 0,55 | 1,20 | 1,60 | 2,20 | 3,10 | 3,70 | 4,20 | 9,20 |
generovaný dusík l/min při 25 °C
Výkonnost FX-781
| Tlak vzduchu (MPa) | Koncentrace N2 (%) | 99,9 | 99,5 | 99,0 | 98,0 | 97,0 | 96,0 | 95,0 | 90,0 |
|---|---|---|---|---|---|---|---|---|---|
| 0,3 | množství generování | 0,28 | 0,55 | 0,84 | 1,10 | 1,40 | 1,70 | 2,10 | 4,80 |
| 0,4 | množství generování | 0,49 | 0,90 | 1,30 | 1,80 | 2,30 | 2,80 | 3,40 | 7,80 |
| 0,5 | množství generování | 0,70 | 1,20 | 1,80 | 2,40 | 3,20 | 4,00 | 4,80 | 10,90 |
| 0,6 | množství generování | 0,92 | 1,70 | 2,30 | 3,20 | 4,20 | 4,90 | 6,10 | 13,80 |
| 0,7 | množství generování | 1,10 | 2,10 | 2,80 | 4,00 | 5,10 | 6,30 | 7,60 | 17,10 |
generovaný dusík l/min při 25 °C
Připojení

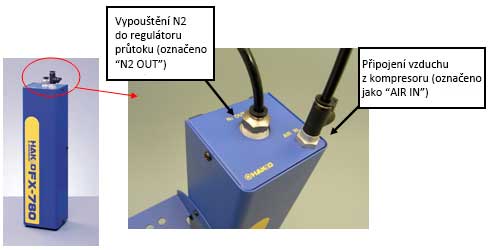

Hadici kompresoru připojte k ventilu AIR IN. Propojovací hadici připojte k ventilu N2 OUT a regulátoru průtoku FX-791.
Požadovaný stlačený vzduch
Pokud je dodávaný vzduch 0,2 MPa nebo méně, může se výkon N2 systému snížit. Pokud je vyšší než 0,8 MPa, může dojít k poškození generátoru dusíku.
Aby bylo možné dodat stlačený vzduch ve výši 0,3 až 0,7 MPa, je požadováno:
- kompresor s tlakem vzduchu 0,3 MPa a více a průtokem 10 l/min a více,
- regulátor nastavitelný mezi 0,3 a 0,7 MPa.
Údržba a životnost
Provádějte pravidelné údržby kompresoru, sušičky vzduchu, vzduchového a vodního filtru v souladu s doporučením výrobce. Generátory dusíku mohou být v důsledku vniknutí vody nebo prachu poškozeny.
Doba životnosti generátorů dusíku je cca 5 let při pracovní době 8 hodin denně, 240 dní v roce, pod podmínkou správných pracovních podmínek a pravidelné údržby.
Poznámka: ke konci životnosti generátorů dusíku je třeba vyměnit polymerovou membránu. Vzhledem k vysokým nákladům takové výměny doporučujeme vyměnit celou jednotku.
Regulátor průtoku HAKKO FX-791
Průtok plynu se nastavuje v krocích po 0,25 l/min, a to pomocí knoflíku. Plynovým vytlačovacím ventilem otevřete nebo zavřete průtok N2.
Upozornění: pokud se knoflík pro nastavení průtoku používá ke spuštění nebo zastavení plynu, může dojít ke zničení jednotky.
Další zařízení, které je potřeba
- Kompresor - tlak vzduchu > 0,3 MPa, průtok vzduchu > 10 l/min.
- Vysoušeč vzduchu.
- Vzduchový filtr - 0,3 μm.
- Vodní filtr - 0,01 μm.
- Regulační systém - nastavitelný 0,3 až 0,7 MPa, doporučuje se 0,5 MPa.
- Spojka - OOD ø 0,6 mm.
- Trubice - OOD ø 0,6 mm.
