Jak použít teplotní sondu pro horkovzdušný systém
Teplotní sonda pro horkovzdušné (hot air) stanice C1541 umožňuje snadnou analýzu procesu opravy DPS. Používá se v kombinaci s měřiči teploty FG. Sonda obsahuje dva typy senzorů.
Pro použití teplotní sondy můžete využít dva způsoby:
- měření teploty horkého vzduchu z trysky (senzor A)
- měření teploty komponent (senzor B)
Měřením teploty produkovaného horkého vzduchu ověřujete nastavení a správné fungování horkovzdušné stanice. Měření teploty komponent slouží ke kontrole celého procesu a ochraně součástek před vysokými teplotami, které by je mohly poškodit.
Obsah sady
Poznámka: rework stanice Hakko FR-811 obsahuje jako součást balení termošlánek (část B5128), který v kombinaci s měřičem teploty slouží k potvrzení skutečné produkované teploty.
Měření teploty horkého vzduchu (senzor A)
Pomocí senzoru A dokážete změřit horký vzduch přímo produkovaný rework stanicí z trysky. Toto měření ověřuje funkčnost stanice a správné nastavení teploty.

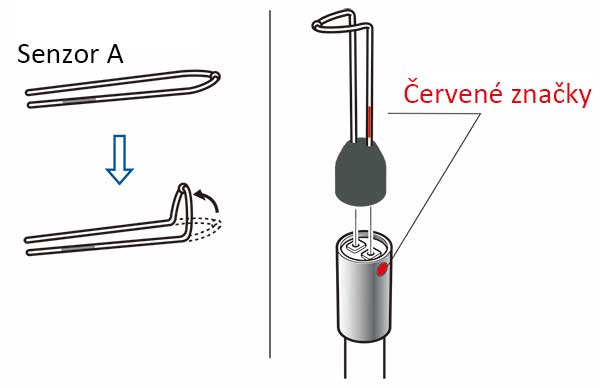

1. Konec senzoru A ohněte tak, jak je to zobrazeno na obrázku niže, a vložte do teplotní sondy tak, aby byla červená značka na nástavci zarovnaná s červenou značkou na teplotní sondě.
2. Vyjměte senzor pro měření teploty hrotů z měřiče a připojte svorky teplotní sondy k odpovídajícím barvám terminálů měřiče (červená k červené a modrá k modré).
Nezapomeňte vyndat senzor pro měření teploty hrotů
3. Umístěte senzor A do vzdálenosti 1 až 2 mm od trysky horkého vzduchu a změřte teplotu horkého vzduchu. Ujistěte se, že je horkému vzduchu vystaven jen senzor, jinak může dojít k načtení nesprávné hodnoty.

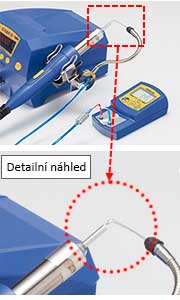

Měření pomocí stojánku na ručku

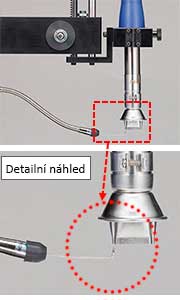

Měření pomocí stojanu

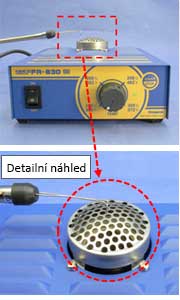

Měření teploty na předehřevu

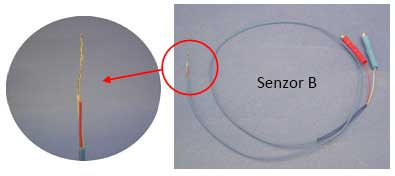

Měření teploty komponenty (senzor B)
Senzor B slouží k přímému měření teploty součástek při jejich opravě, které je důležité pro:
- kontrolu správné teploty procesu,
- ochranu komponenty a DPS před příliš vysokými teplotami.
1. Odstraňte z měřiče senzor pro měření teploty hrotů a připojte svorky senzoru B k terminálům odpovídající barvy (červená k červené, modrá k modré).

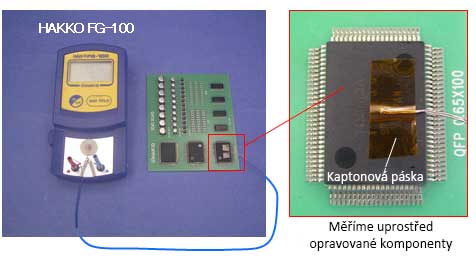

2. Přiložte konec senzoru ke komponentě, která má být opravena, pomocí termosetového lepidla nebo kaptonové pásky.
3. Změřte teplotu komponenty.
