Nařezávačka pájky: výhody pájení s V-drážkou a zkoumání rozstřiku pájky/tavidla

Proč dochází k rozstřikování pájky a tavidla?

Při pájení se pájka s tavidlovým jádrem velmi rychle zahřeje z pokojové teploty na teplotu hrotu, což má někdy za následek rozstříknutí tavidla a pájky. K tomuto jevu dochází prakticky trvale, je-li použita bezolovnatá pájka s vysokým bodem tavení. V takovém případě je obtížné využívat tavidlo účinně.

Výhody pájení s V-drážkou

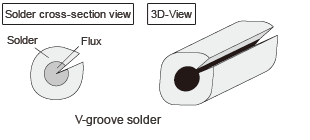

Když je se pájka podélně nařeže drážkou ve tvaru V, dochází k uvolnění tlaku plynu generovaného tavidlem, což potlačuje rozstřik.

Protože však drážka ve tvaru V vystavuje tavidlo vnějšímu vzduchu, nelze pájku skladovat po dlouhou dobu, proto není možné zakoupit pájku s již vyřezanou drážkou a je nutné tuto drážku vyřezávat těsně před použitím pájky. K tomu slouží nařezávače pájky, které automaticky vyřezávají do pájky V-drážku a zároveň podávají potřebné množství pájky.

Zkoumání rozstřiku pájky a tavidla

Testovací kritéria:

• Cíl: změřte množství stříkající pájky a tavidla po přivedení pájky do páječky.
• Nastavená teplota pro páječku: 350 °C a 400 °C.
• Pájka: bezolovnatá Sn3Ag0,5Cu, bezhalogenové tavidlo, průměr 0,3 mm a 1,0 mm.
• Délka pájky: 50 mm.

Poznámka: účinek prevence rozstřikování pájky a tavidla se může lišit v závislosti na různých provozních podmínkách.

Ukázka měření:

Výsledky měření:

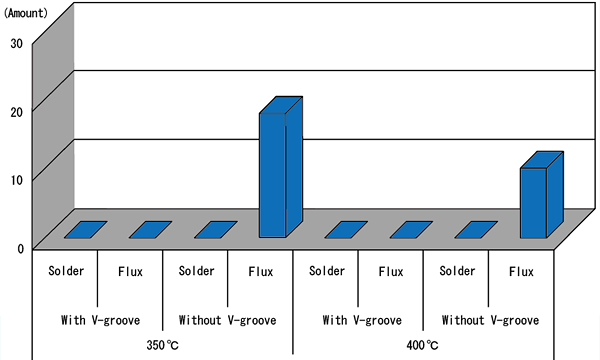

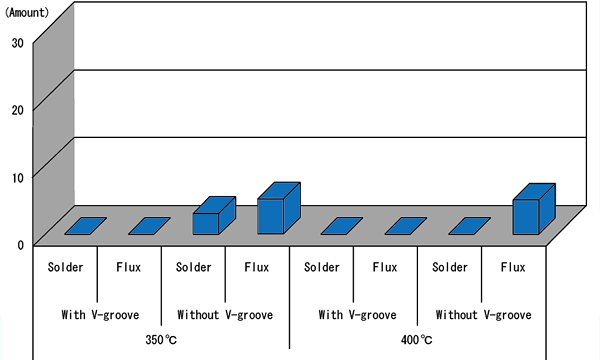

Grafy měření množství rozstřiku tavidla:

Pájka o průměru 0,3 mm

Pájka o průměru 1,0 mm

Oba grafy zobrazují, že při použití V-drážky nedochází k rozstřiku pájky ani tavidla.
