Použitý CAD u CNC Technodrill

Datum: 21.02.2024
  |
Kategorie: Odborné vysvětlivky
CNC frézky využívají software Galaad, který je v ceně CNC frézky Technodrill. Galaad 3 je sada 32 bitových programů, které jsou určeny na inteligentní řízení CNC strojů, od 1 do 5 os.

Použivaný CAD u CNC frézek Technodrill

CNC frézky využívají software Galaad, který je v ceně CNC frézky Technodrill.

Galaad 3 je sada 32 bitových programů, které jsou určeny na inteligentní řízení CNC strojů, od 1 do 5 os. Nejběžnější aplikace pro Galaad jsou 2 ½ D frézování, rytí, řezání, dispenzování, "All-in-one", tedy „Vše v jednom“ softwarový koncept, se integruje do uceleného software. Galaad software je k dispozici v angličtině, francouzštině, němčině a italštině.

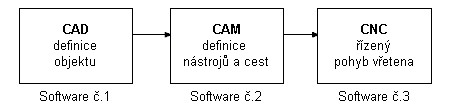

Od návrhu objektu, jeho zpracování obvykle zahrnuje následující tři kroky: návrh obejktu pomocí 2D, 2 ½ D nebo 3D CAD software (Computer Aided Design), kde konstruktér vytvoří návrh objektu a následný data, která obsahují geometrické informace, například podle HPGL, DXF nebo v jiném formátu, pak následuje definování nástrojů a pohyb vřetena. Tento proces probíhá CAM softwaru (Computer Aided Manufacturing), který generuje trajektorie nástroje frézy, zpravidla podle ISO G-code tvaru. Poslední operace je řízení CNC (elektronický Numerické Control) pro pohon stroje (soustruh nebo fréza), který bude obrábět finální tvar.

Pozn.: Software č.1 až č.3 je různý software používaný v praxi.

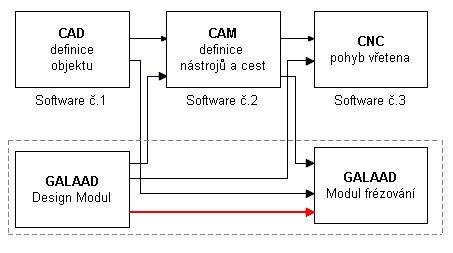

Software Galaad kombinuje tyto tři software do jednoho softwaru. Vzhledem k tomu, že Galand má integrovaný speciální konstrukční modul, který již poskytuje dráhy nástroje funkce, umožňuje uživateli nastavit výrobní operace velmi brzy. Odkaz na strojní proces je okamžitý a nevyžaduje další zpracování dílčích souborů z konstrukčního modulu. Jednoduchým kliknutím myši spustí proces a software Galaad pohání stroj přímo.

Galaad je zcela otevřeným softwarem a není nutné brzdit konstrukční a výrobní proces, protože je možné nahradit jakýkoliv externí software v konkrétním klíčovém bodě. Například se může být celý design dělán pod alternativními konstrukčními moduly CAD nebo CAM soubory, a v závěrečné fázi data převedeny do Galandu. Také hlavní návrhový modul Galladu může volat přímo externí ovladač k dialogu se strojem, a to i bez souborových manipulací.

Galaad není 3D CAD software a neumožňuje uživateli vytvořit 3D obrobky. Galaad však obsahuje mnoho 3D funkcí. Zejména pokročilou 3D wiremesh (drátěný model) pro vytvoření nebo projekci, bendings a dalších prostor manipulací. 2 ½ D konstrukční funkce jsou přímo spojeny s frézováním a proto zahrnují funkce pro kontrolu, hloubky, vrtací a frézovací rychlosti, výměny nástrojů, atd.

Galaad má velký úspěch z jeho překvapivě snadného použití, což neznamená, že nenabízí pokročilé funkce. Byl přijat úspěšně absolutními počítačovými začátečníky a také CAD / CAM odborníků. Chcete-li definovat Galaad co nejjednodušeji, klíčová slova jsou: intuitivní, jednoduché, silný, přizpůsobivý, integrovaný.

Licence Galaad umožňuje přístup do všech modulů bez omezení. Jednotlivé licence pro frézování a programování moduly samostatně lze zakoupit samostatně za nižší cenu, s možností upgradovat později. 3D řízení modulu lze zakoupit také samostatně. K CNC frézce se dodává kompletní sada modulů.

2 ½ D frézování (Modul Galand):
Hlavním modulem je vlastní Galaad program. Ten umožňuje uživateli navrhnout 2 ½ D obrobky, které jsou pak opracované přímo obrábění modulu. Všechny pokročilé funkce určené pro návrh podpory jsou snadno přístupné. Galaad může vytvořit cestu obrábění ve třech osách. Pracovní plocha a CNC obráběcí nastavení jsou kontrolovány z tohoto modulu.

2D ½ řízení (Modul Lancelot):
Návrhový modul má integrovaný driver pro řízení CNC frézky a ten se nazývá Lancelot . Lancelot je spouštěn přímo z modulu CAD, umožňuje uživateli řídit parametr obrábění (nástroj sekvence, frézování a dokončování, měřítka, filtry, opakované cykly, obnovení, dělení, atd.). Nastavení obrobku pomocí intuitivního panelu, který obsahuje ruční pohon , automatizovanou výměnu nástroje, a dohlíží na obrábění, zatímco uživatel může mít ovládání myší. Tento modul lze použít samostatně s vlastními funkcemi importu, nebo přímo z externího CAD systému, který může exportovat cesty nástroje. Může řídit tři osy XYZ nebo XAZ (válcové obrábění) a dokonce i řídit orientaci břitů ve 3. nebo 4. osách.

3D řízení (Modul Kay):
Speciální modul Kay je nezávislý 3D program. To může využít data ISO, Isel-NCP nebo Mastercam-NCI soubory a řídit automatické obrábění od 3 do 5 os. Integruje běžné funkce pro ruční zadání parametrů a pokročilý strojní výběr parametrů. Tento modul může být volán přímo CAD software, který může exportovat 3D dráhy nástroje. Jeho cena je poměrně nízká a je možné zakoupit samostatně.

Soustružení (Modul Gawain):
Gawain je modul pro neindexované soustružení, funguje na principu jednoduchého dvou osového soustružení. Parametry soustružení jsou nezávislé a mohou koexistovat s frézovacími parametrů. Tento modul se otočil ještě často používají modelářů na pasivní soustruhu se připojit na jejich frézovací stůl kombinovat frézování a soustružení na jednom stroji s nízkými náklady.

Programování (Modul Kynon):
Kynon programovací modul umožňuje uživateli vytvořit cestu od jednoduchých pohybových příkazů na stroji (1 až 5 os) se vstupem a výstupem, časovače, čítače, opakované smyčky nebo uživatelské akce. Je možné definovat makra se souřadnicemi a hierarchií, nebo jsou přímo externí grafické soubory. Tento software je určen zejména uživatelům, kteří potřebují vytvářet multi-osy cesty s správu událostí. Samozřejmě, že tento modul použije opakovaně jakoukoli cestu, které byly navrženy s Galaad.

PCB frézování (Modul Percival):
Percival Modul je schopen otevřít Gerber data, RS274-X a Excellon soubory. Tento software počítá cesty a plošky v závislosti na nástrojích, které se používají, a také kruhové vrtání otvorů pro vývodové součástky.

ISO Editace (Modul Owein):
Oweine je ISO / NKM textový editor, který zobrazuje několik pohledů na upravené cesty v reálném čase, s aktuálním řádku zvýraznění a okamžité zprávy textových změn. Může být použit jako převodník mezi NCI, NCP a ISO formátu.
