Škola pájení HAKKO 6. díl: konstrukce topného tělíska

Existují dva typy pájedel. Topné tělísko z nichromu nebo keramiky.

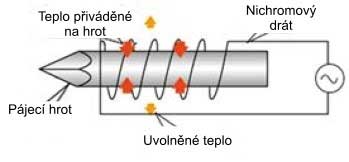

Nichromové topné tělísko

Nichromové topné tělísko je vyrobeno z vinutého nichromového drátu. Tento typ topení se používá k zahřívání pájecího hrotu zevně.

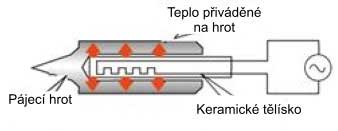

Keramické topné tělísko

Keramické tělísko je vyrobeno z wolframu obaleného keramikou. U keramického topení tohoto tvaru je uvnitř pájecího hrotu. Většina tepla se proto přivádí pájecím hrotem, takže tento typ topení může zahřívat pájecí hrot účinněji, než je tomu u topení nichromového. Předností keramického topení je malý odpor při nízké teplotě topení. Menší odpor umožňuje průtok většího proudu, takže se pájecí hrot zahřeje rychleji. Většina moderních pájedel využívá keramického topného tělíska.

Základní pojmy

Pájedlo

Pojem pájedlo nebo "ručka" je míněn nástroj, kterým se provádí pájený spoj. Pájecí stanice znamená sestavu pájedla a napájecí zdroje. Taková sestava většinou je konstruován, aby pájedlo mělo regulovanou teplotu.

Teplotní stabilita

Teplotní stabilita vyjadřuje schopnost držet teplotu v určitém rozsahu teplot. Stabilita platí vždy pro ustálených stav. Je chybné si představit, že hrotu pájedla je stabilní teplota během pájení, to odporuje fyzikálním zákonům.

Pájecí hrot

Pájecí hrot je kontaktní nástroj určený k přesení tepla do místa pájení. Základem je měděné jádro, které je poželezené. nenechte se mýlit, že pokrytí železem je jednoduchý proces. Je pouze málo výrobců pájecích hrotů, které toto zvládnou. Od kvality železné vrstvy se odvíjí životnost pájecího hrotu.

Výkon pájedla

Výkon pájedla je velmi důležitý pro správný proces pájení. Nedostatečný výkon může způsobit nedostatek tepelné energie v místě pájení.

Bezolovnaté pájení

Moderní pájení přešlo na bezolovnaté pájecí slitiny dnem 1.7.2006. Bezolovnaté slitiny jsou akceptovány většinou zemí. Slitiny neobsahují nebezpečné olovo.

Norma IPC-A-610

Americká norma, ve které jsou uvedeny typické závady pájení. Norma je vlastně katalog závad. Většina profesionálních firem akcetupuje normu a využívá normu jako obrazový zdroj informací.

Následující díl Školy pájení HAKKO: přenos tepla
