Webový seminář č.1 (10) - Pájení čipových součástek
Ruční pájení SMD vždy sebou nese určitá rizika. Je třeba mít na paměti, že výrobci SMD vždy přesně definují podmínky pro pájení přetavením a vlnou. Při tomto pájení je relativně snadné udržet pájecí podmínky (čas a teplotu). U ručního pájení je zde vždy silný lidský činitel. Výrobce definuje pro ruční pájení také teplotu a čas, ale operátor se musí snažit tyto parametry úzkostlivě dodržet. Aby proces ručního pájení proběhl správně je třeba zvolit správný pájecí hrot a metodu pájení.
| Jako příklad pájecí metody je uveden způsob pájení čipového kondenzátoru 7343. |
 |
Doporučují se následující tvary pájecích hrotů.
U některých čipových součástek výrobce stanoví, že se jich nesmí dotknout konec hrotu. Proto před pájením nezapomeňte zkontrolovat specifikací čipového prvku.
Správné množství pájky
Při pájení čipového kondenzátoru vzniká potíž s tvarem B nebo D. Ideální kužel lze vytvarovat pomocí tvaru C a BC.
 |

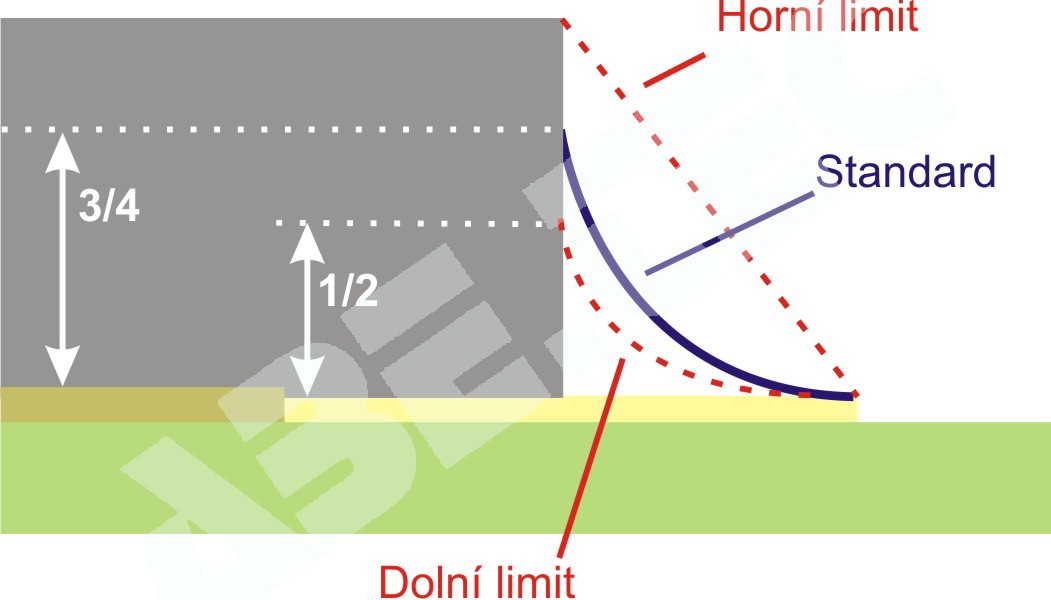

Standard: Množství vykazuje konkávní profil proti čáře od okraje přípojné plošky k okraji vývodu. Horní mez: Kužel vytvořený proti přímce od okraje přípojné plošky k okraji vývodu. Dolní mez: Kužel vytvořená tak, aby dosahoval více než do poloviny výšky čipu. |

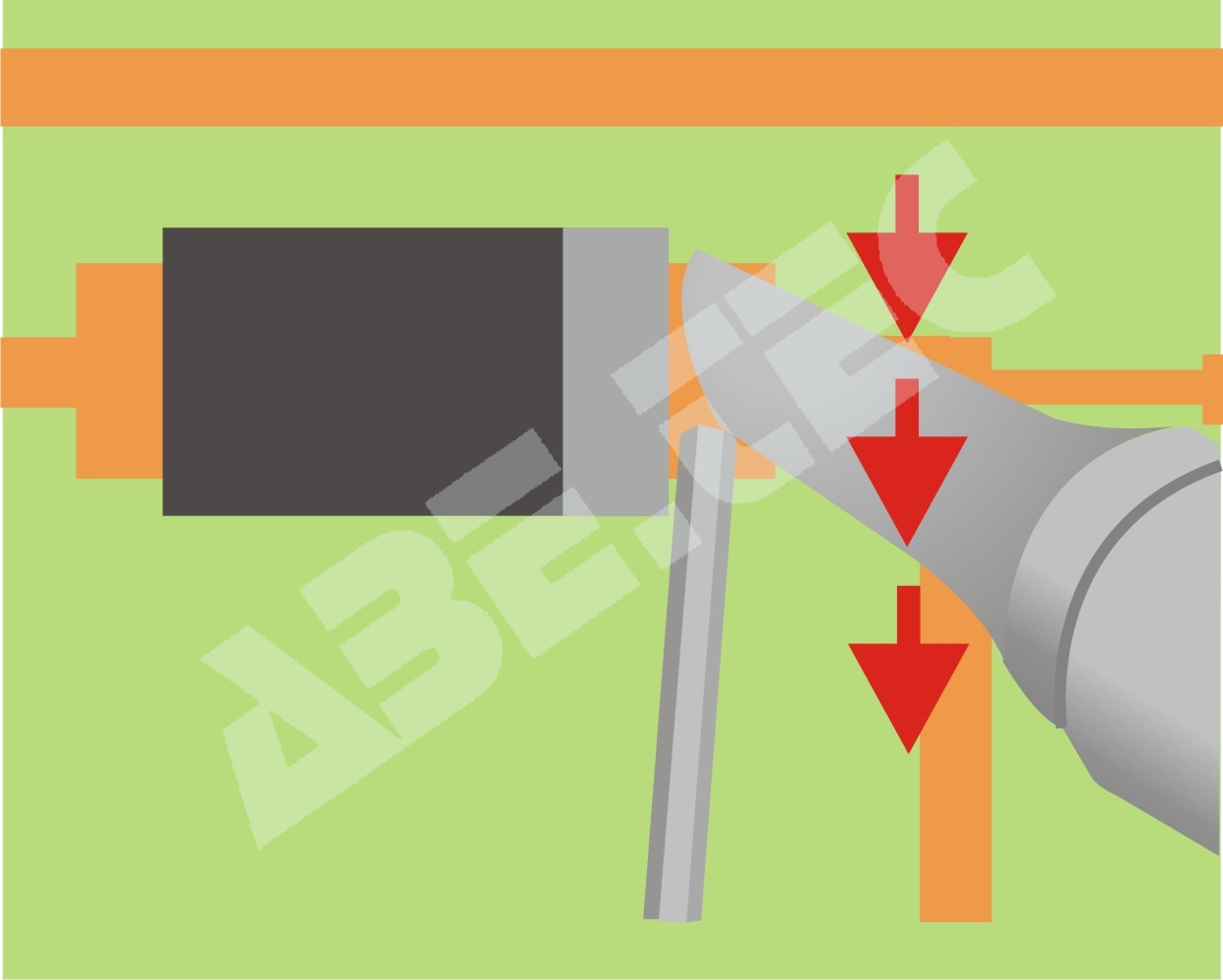

Použití tvaru BC/C
Tento typ má tvar kužele nebo šikmo seříznutého sloupce. Nabízí další doporučené možnosti použití. Přiložte plochu řezu k plošce a táhněte zvolna hrotem při současném podávání pájky.
|

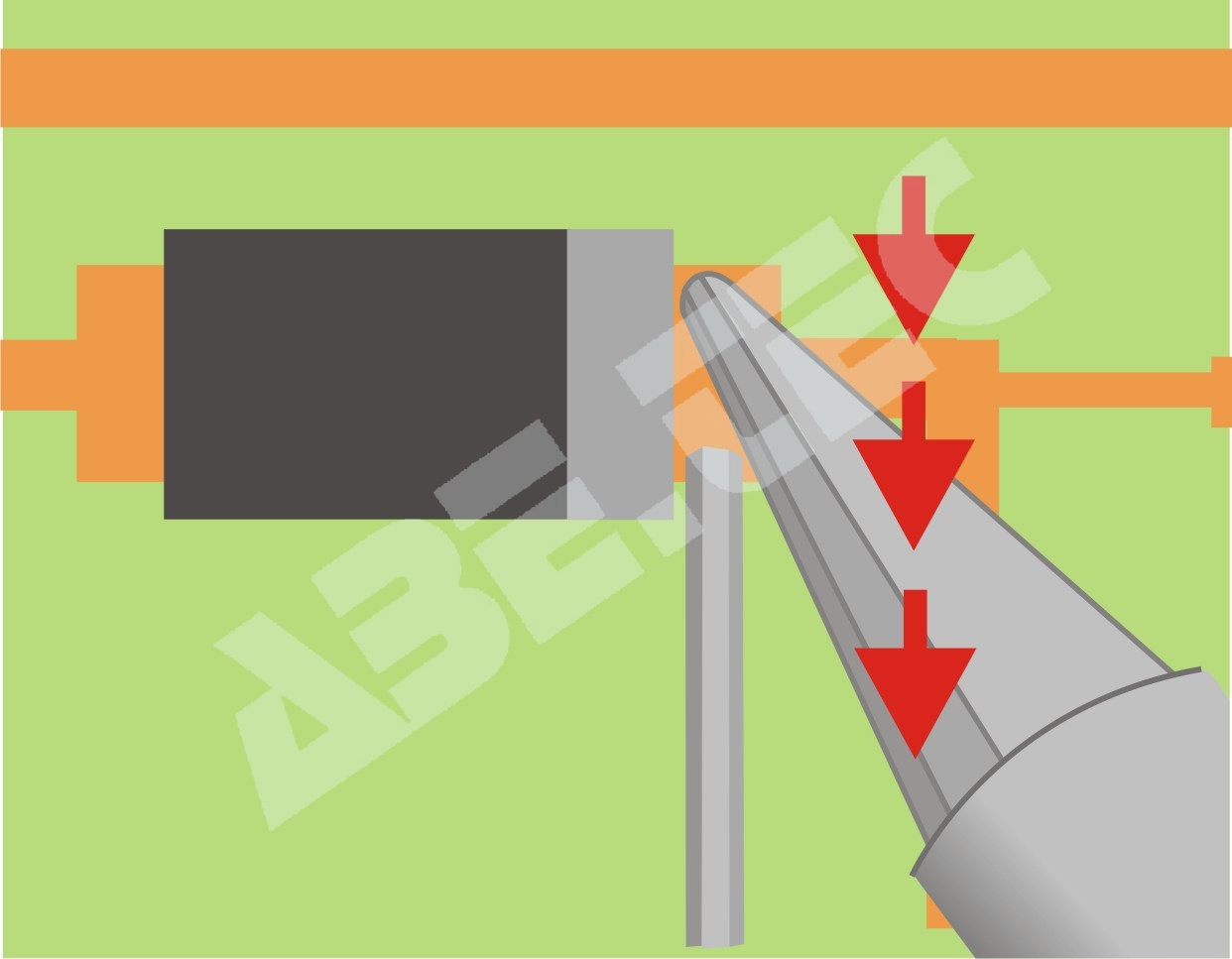

Použití tvaru B
Tento tvar je univerzální, lze jej používat z libovolného směru a snadno se drží v libovolné poloze. Nabízí další doporučené možnosti použití. Položte hrot na plošku a táhněte zvolna hrotem při současném podávání pájky.
|
|

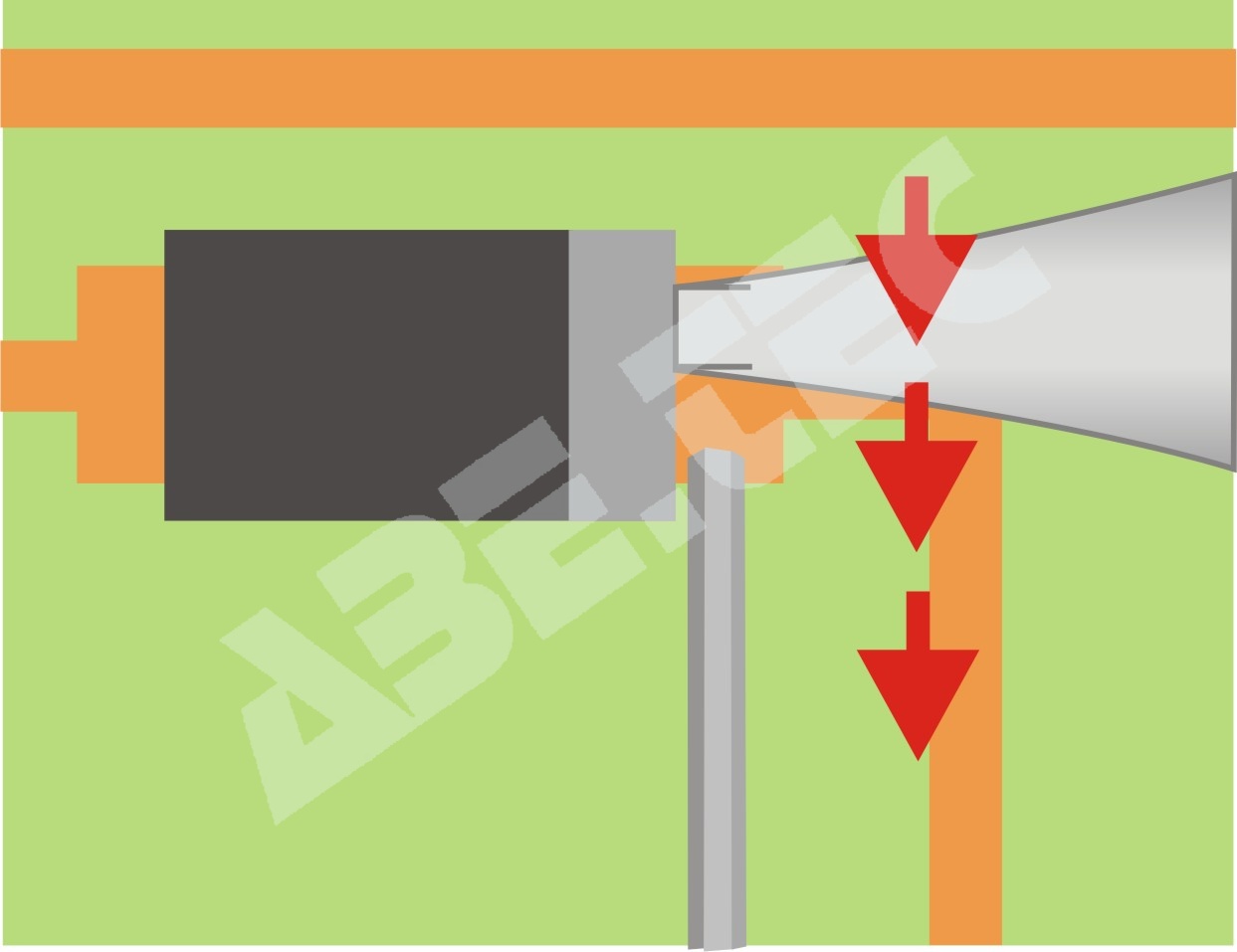

Použití tvaru D
Tento typ má tvar šroubováku s plochým břitem a při pájení lze hrot používat dvěma způsoby: přímo a čelně. Nabízí další doporučené možnosti použití. Položte hrot na plošku a táhněte zvolna hrotem při současném podávání pájky.
|
|
