Webový seminář č.2 (10) - Pájení čipů v malé vzdálenosti
Pájení malých pouzder SMD v malé vzdálenosti vyžaduje určitou zručnost a správné vybavení. Do pájeného místa je potřeba přivést správné množství tepelné energie po správný čas. Během procesu pájení musí dojít k odstranění oxidace na pájených místech, dostatečnému prohřátí a smáčení.
Je však třeba být obezřetný a zdržet se nadměrného prohřátí, aby nedošlo k poškození pájené SMD a odtržení pájecí plošky. Je třeba mít na paměti, že plošky jsou rozměrově malé a tepelně náchylné.
 |

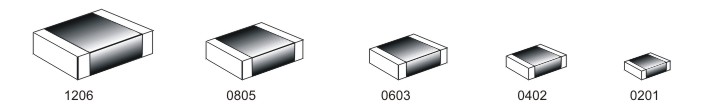

| Základní rozměry malých čipových SMD. |

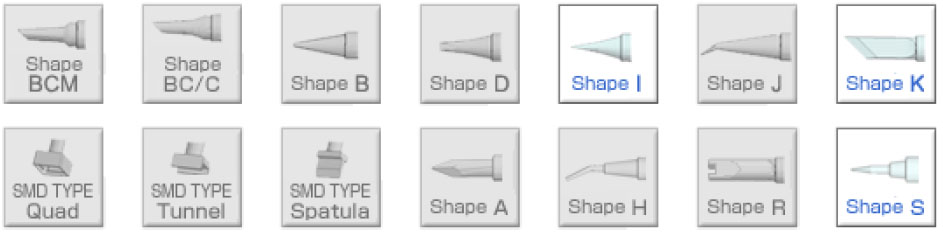

Pro dodržení správné kvalitní a hlavně opakovatelné technologie je nutné zvolit správný pájecí hrot. Dnes Vám představíme tři tvary pájecích hrotů, které je možné použít k pájení malých čipů.
Doporučeny jsou tvary pájecích hrotů I, K a S.
| Charakteristiky | Poznámky | |
|---|---|---|
| Tvar I | Tento tvar má tenký kuželovitý konec, jedná se o velmi jemný hrot. Hodí se nejlépe k pájení malých vzdáleností a roztečí. | Ideální tvar hrotu pro pájení malých SMD. |
| Tvar K | Tento tvar se podobá noži. Používá se rovněž k opravám můstků a pájení tažením. | Tyto tvary se doporučují v případě, že hrot tvaru I nestačí svojí tepelnou kapacitou. |
| Tvar S | Tento tvar je výsledek změny tvarů B, C, D a I, jedná se o speciální tvar, jenž brání dotyku konce hrotu s IO v sousedství. |

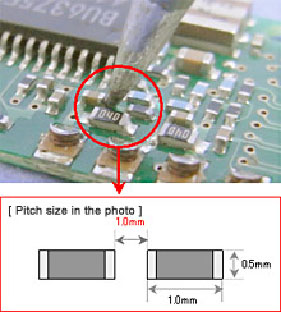

Použití pájecího hrotu tvaru I
Tento tvar má tenký kuželovitý konec, jedná se o velmi jemný hrot. Používá se k pájení malých čipů s malými vzdálenostmi mezi sebou.
- S tvarem I se snadno pracuje v malých roztečích, kde se konec hrotu tvaru B nedotýká sousedních IO.
- Hrot na snímku je T12-ILS.
- Řada T12 má většinu variací tvaru I v produktech HAKKO: T12-I, T12-IL a T12-ILS.

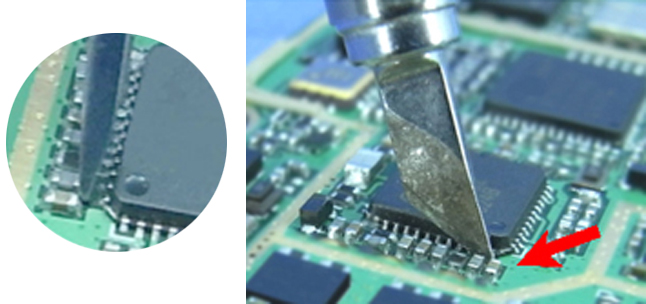

Použití pájecího hrotu tvaru K
Tento typ hrotu má tvar nože a umožňuje pájení třemi způsoby: přímo, čelně a bodově. Nabízí další doporučená použití.
- Postavte břit na hranu a přiložte konec hrotu na vývody čipu IO.
- Pohled zepředu také ukazuje, že konec hrotu nepřichází do styku s IO.

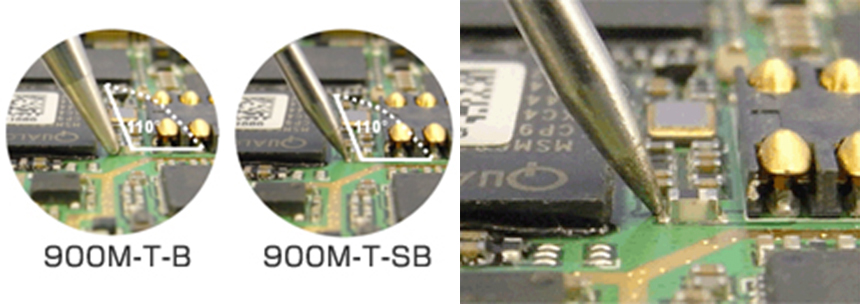

Použití pájecího hrotu tvaru S
Tento tvar je odvozen od tvarů B, C, D a I. Používá se k pájení malých čipů s malými roztečemi.
- Speciální tvar jemného konce hrotu brání styku se sousedními čipy.
- Při pájení s hrotem „900M-T-B“ může dojít k tomu, že se při nepatrném zatřesení ruky může konec hrotu dotknout čipu po levé straně.
