Webový seminář č.5 (10) - Opravy můstků

Proč vznikají můstky?

Předpokládají se tyto příčiny:

• Množství přiváděné pájky je příliš velké.
• Rychlost pohybu pájedla je příliš vysoká.
• Hrot je zoxidovaný.

Bezolovnaté pájení má sklon k tvorbě můstků kvůli adhezním vlastnostem (povrchovému napětí). V pájecím průmyslu se stav pájky nazývá „bez adheze“, jestliže se pájka snadno odtrhne od plošky nebo vývodu součástky. Pájka bez olova má vysoké povrchové napětí a proto snadno tvoří můstky.

Pro odstranění můstků jsou vhodné následující pájecí hroty.

Vždy pracujte s čistým hrotem.

Jak předcházet můstkům?

Jako prevence může posloužit změna tvaru hrotů.

• V případě pájení tažením se doporučuje tvar BCM/CM s dutinou na povrchu (tzv. minivlna).
• V případě pájení malých roztečí se doporučují pájecí hroty s jemným koncem hrotu.

Použití tvaru BCM/CM

Tento tvar má dutou část na seříznuté ploše, což zajišťuje vysokou schopnost retence pájky.

• Pájku, která zůstala v duté části, vyčistíte čisticí houbčkou nebo drátkovým čističem.

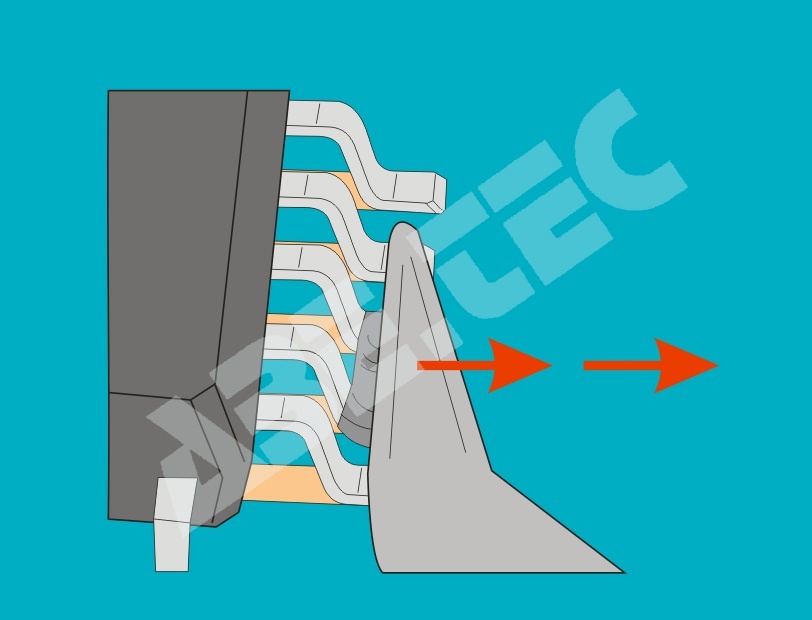

• Položte hrot na můstek a pájejte tahem.

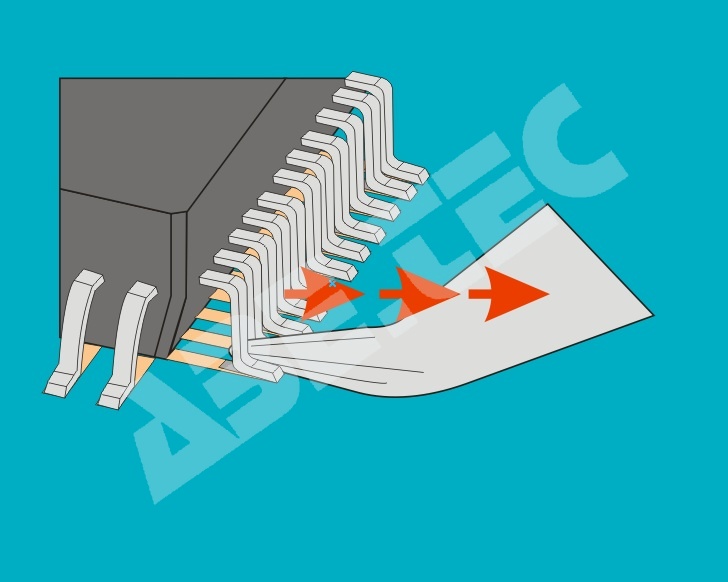

• Položte povrch hrotu s dutinou na můstek.

Video - opravy můstků pomocí pájecího hrotu tvaru BCM/CM

Použití tvaru J

Tento tvar se liší od tvaru B a I zahnutým koncem hrotu a lze jej použít k pájení aplikací hrotu dvěma způsoby: čelně a bodově.

Je-li můstek malý

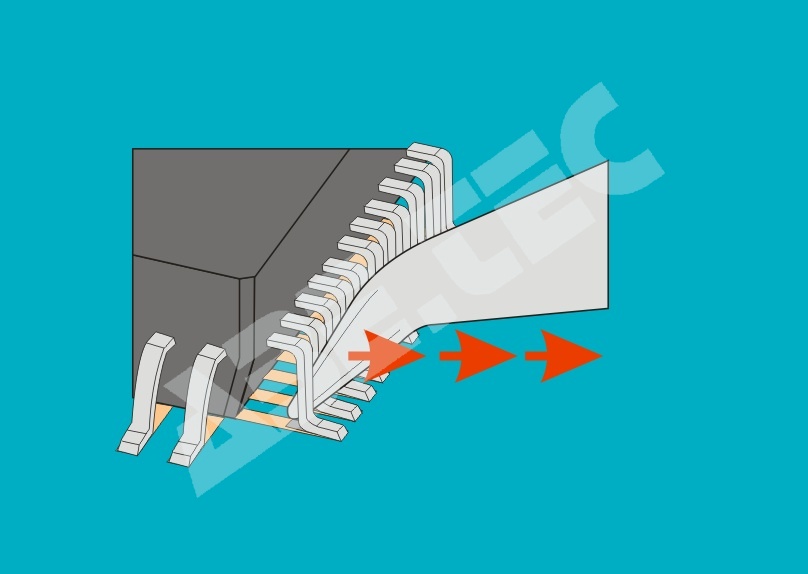

• Postavte hrot na špičku a zvolna táhněte.

Prohlédněte si praktické video o použití pájecího hrotu typu J

Je-li můstek velký

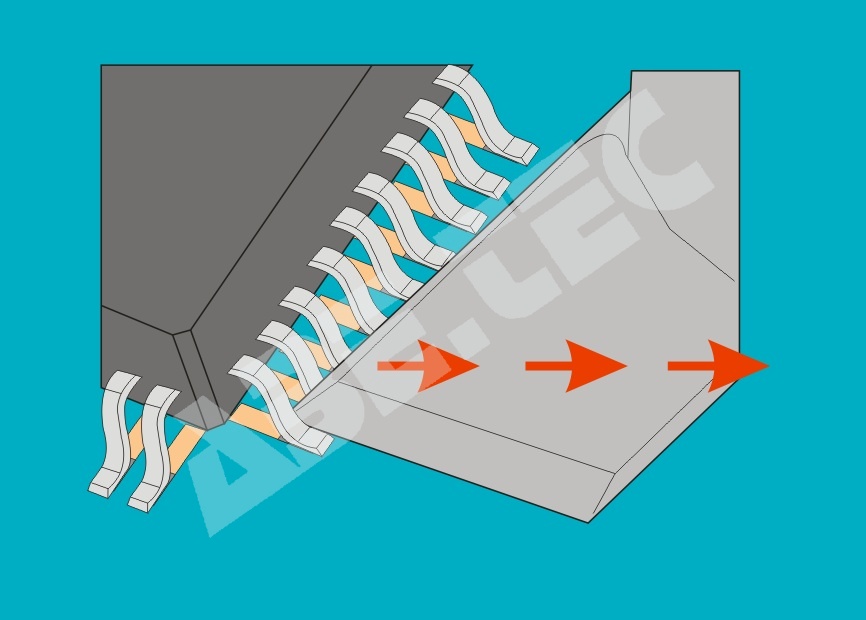

• Přiložte plochou část hrotu k vývodům a zvolna táhněte, a současně přiložte hrot k pájce na můstku.
• Práci je možno také provádět zespodu.

Video - opravy můstků pomocí pájecího hrotu tvaru J

Použití tvaru K

Tento typ hrotu má tvar nože a lze jej použít k pájení třemi způsoby: přímo, čelně a bodově.

Je-li můstek malý

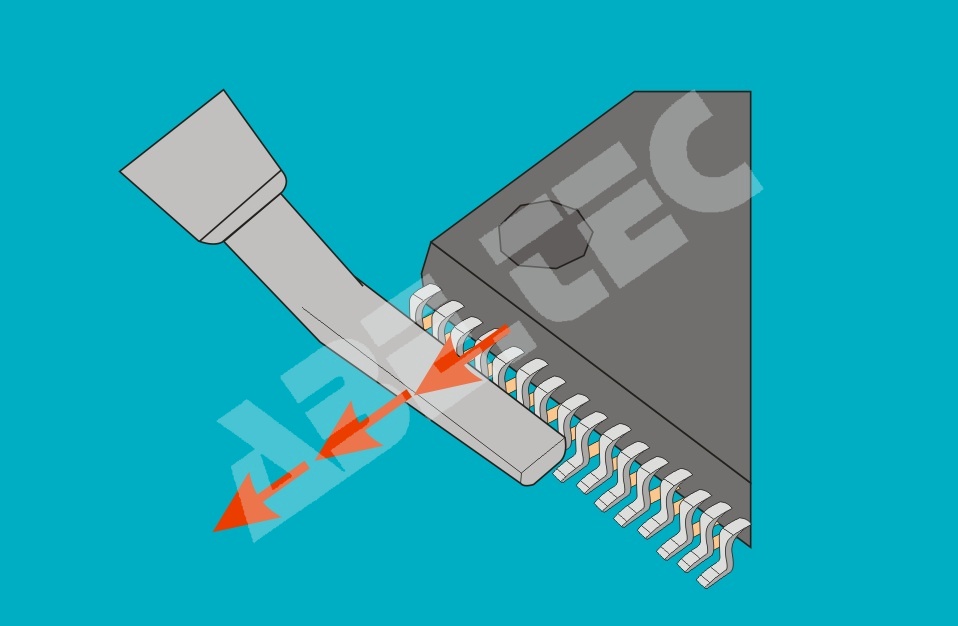

• Postavte břit hrotu na hranu a zvolna táhněte.
• Nestavte břit pod příliš strmým úhlem. V takovém případě může poškodit desku s plošnými spoji.

Video - opravy můstků pomocí pájecího hrotu tvaru K

Je-li můstek velký

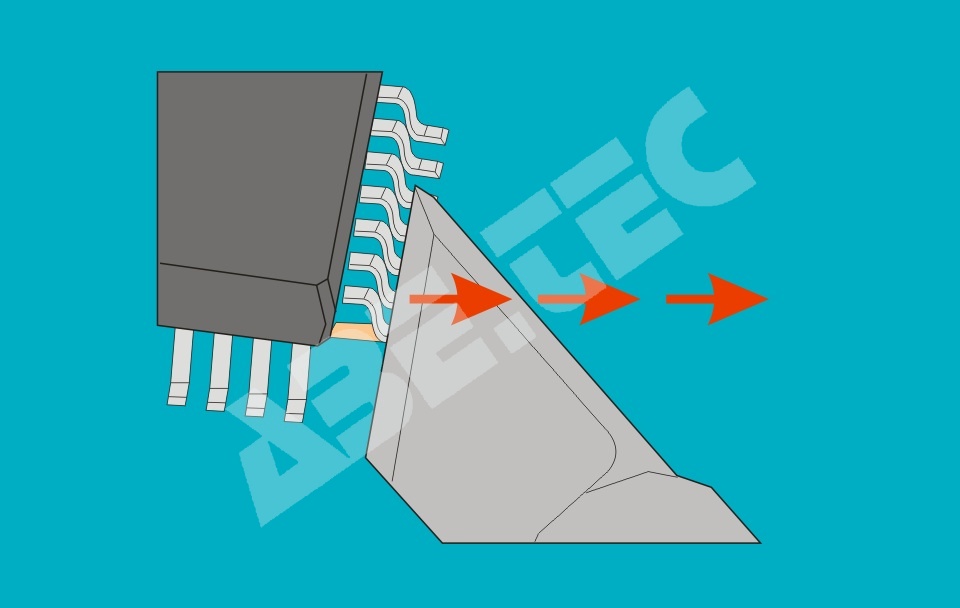

• Položte břit hrotu dolů a zvolna pájejte tahem.

Video - opravy můstků pomocí pájecího hrotu tvaru K

Použití tvaru H

Tento tvar se liší od tvaru J seříznutým koncem hrotu.

Je-li můstek malý

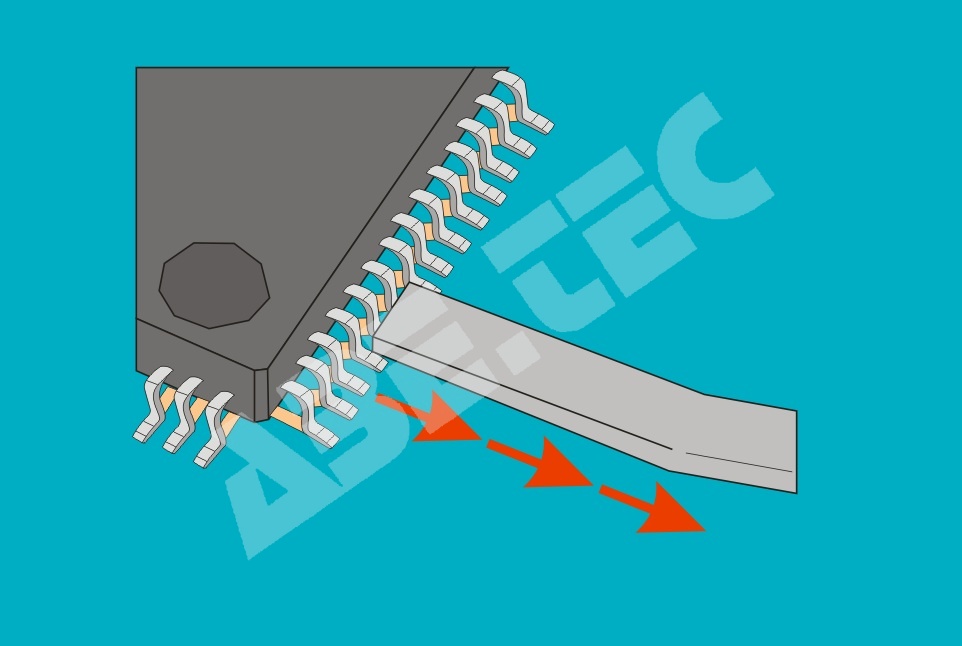

• Přiložte plochou část hrotu a zvolna tahem pájejte.

Je-li můstek velký

• Přiložte plochou část hrotu a zvolna tahem pájejte.
