Webový seminář č.6 (10) - pájení čipových prvků 0201

SMD o velikost 0201 se pájí nejjemnějšími pájecími hroty.

Pouzdro SMD 0201

  • pro označení dle palců platí rozměry: L ~0,024, W ~ 0,012
  • pro označení dle mm (metrické) platí rozměry: L ~0,6 mm, W ~ 0,3 mm

Drobná pouzdra SMD jako 0201 se opravují spolehlivě, ale je nutné zvolit vhodný pájecí hrot. Doporučeny jsou následující tvary.

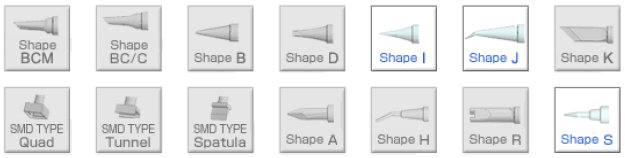

Pájecí drobných čipových prvků - doporučené tvary pájecích hrotů

Doporučená velikostDoporučení HAKKO pro výběr velikosti hrotu:

  • Doporučený rádius je o velikosti kolem 0,1 mm vzhledem k  A (viz kóta 0201). V praxi je však jen velmi málo pájecích hrotů, jejichž rádius je R0,1 , proto je nutné volit velikost s ohledem na vzdálenost okolních SMD.
  • Tvary I, J a S jsou nejvhodnějšíí tvary pro pájení drobných čipů.
  • Příklad: hrot, jehož rádius je o velikosti od R0,2 do R0,3, je nejlepší pro pájení čipu 0201. Řada T12 vám nabízí tyto 4 typy.

Nejvhodnější pájecí hroty pro pájecí hroty pájení čipu 0603

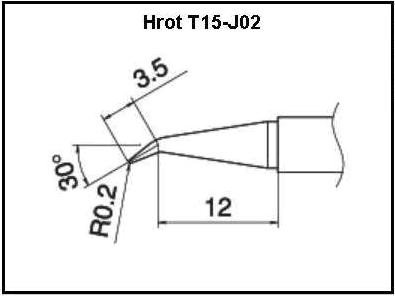

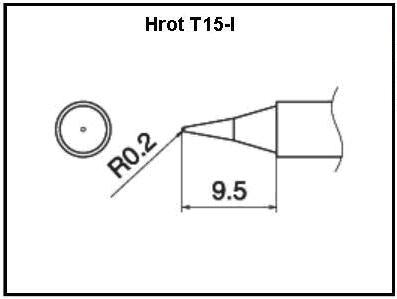

Nejvhodnější pájecí hroty pro pájení čipu 0603 - shape I Nejvhodnější pájecí hroty pro pájení čipu 0603 - shape J
  • Pokud jde o tvar B velikosti R0,2, jeho široký konec může bránit ve výhledu.
  • V řadě T12 tvar S není.

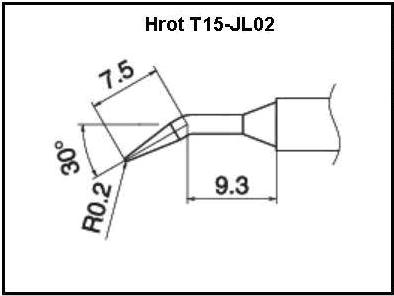

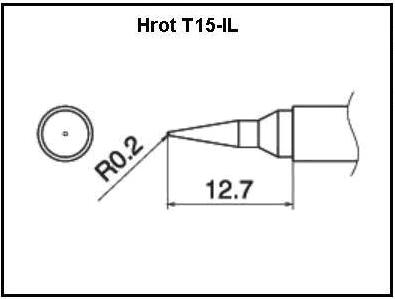

Nejvhodnější pájecí hroty pro pájení čipu 0603 - shape IL Nejvhodnější pájecí hroty pro pájení čipu 0603 - shape JL

Použití tvaru I

Tvar pájecího hrotu I pro pájení drobných čipových prvkůTento tvar má tenký kuželový konec, je to velmi jemný hrot. Používá se k pájení drobných čipů s malou roztečí. Velmi drobný konec hrotu usnadňuje pájení drobných čipů.









Použití tvaru J

Tvar pájecího hrotu J pro pájení drobných čipových prvkůTento tvar se liší od tvaru B a I zahnutím konce hrotu a umožňuje pájení pomocí hrotu dvěma způsoby: čelně a bodově. Nabízí další doporučená použití.











Úhel pájení Úhel pájení

Při pájení s tvarem J, jenž má stejný vysoký úhel konce hrotu (viz B) jako tvar I, můžete držet rukojeť pod přirozeným úhlem (viz A).





Použití tvaru S

Tento tvar je odvozen od tvaru B, C, D a I. Používá se k pájení drobných čipů s malými roztečemi.

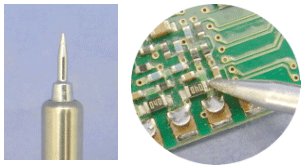

Tvar S: velikost konce hrotu R0.2 Tvar S: 900M-T-SB (Velikost konce hrotu R0,2)
Speciální tvar jemného konce hrotu usnadňuje pájení drobných čipů.

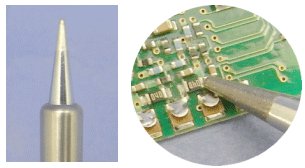

Standardní velikost: velikost konce hrotu R0.5 Standardní velikost: 900M-T-B (Velikost konce hrotu R0,5)
