Webový seminář č.7 (10) - cínování vodičů

Cínování vodičů patři mezi běžné operace. Jsme schopni dokonale pocínovat vodič použitím správného tvaru hrotu.  Doporučeny jsou tyto tvary pájecích hrotů.

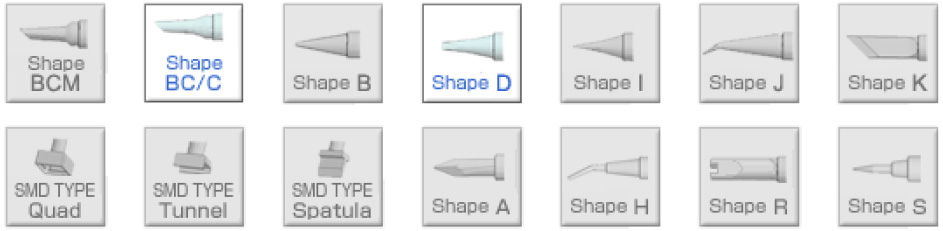

Doporučené tvary pájecích hrotů pro vodiče potažené cínem

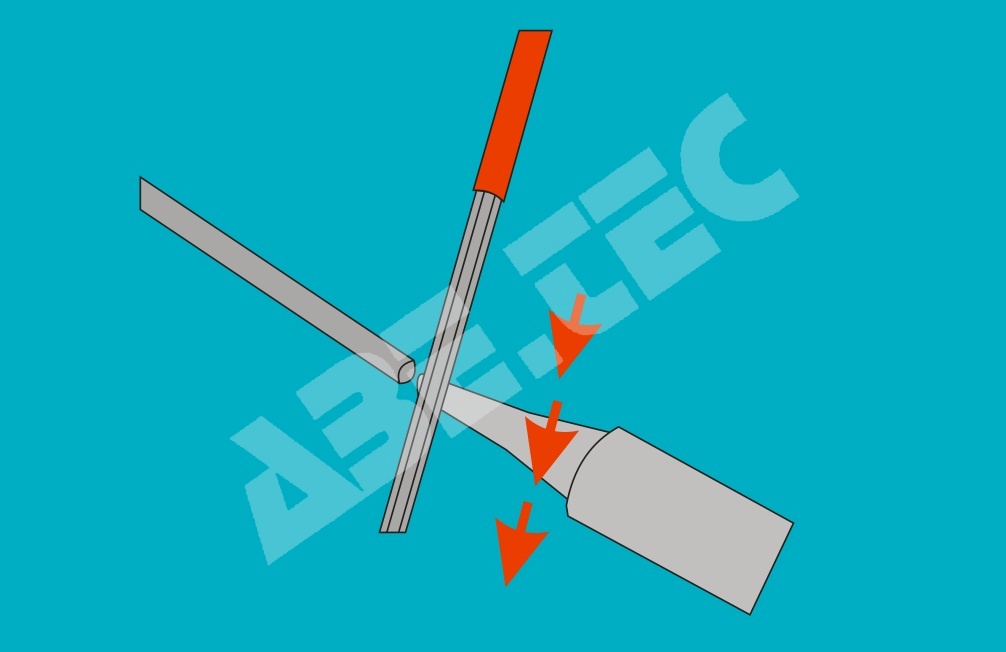

Použití tvaru BC/C

Tvar pájecího hrotu BC/C pro vodiče potažené cínem

Tento typ má tvar šikmo seříznutého kužele.

  • Položte seříznutou plochu na vývod a táhněte zvolna hrot za současného přísunu pájky.










Video - cínování vodiče hrotem BC/C

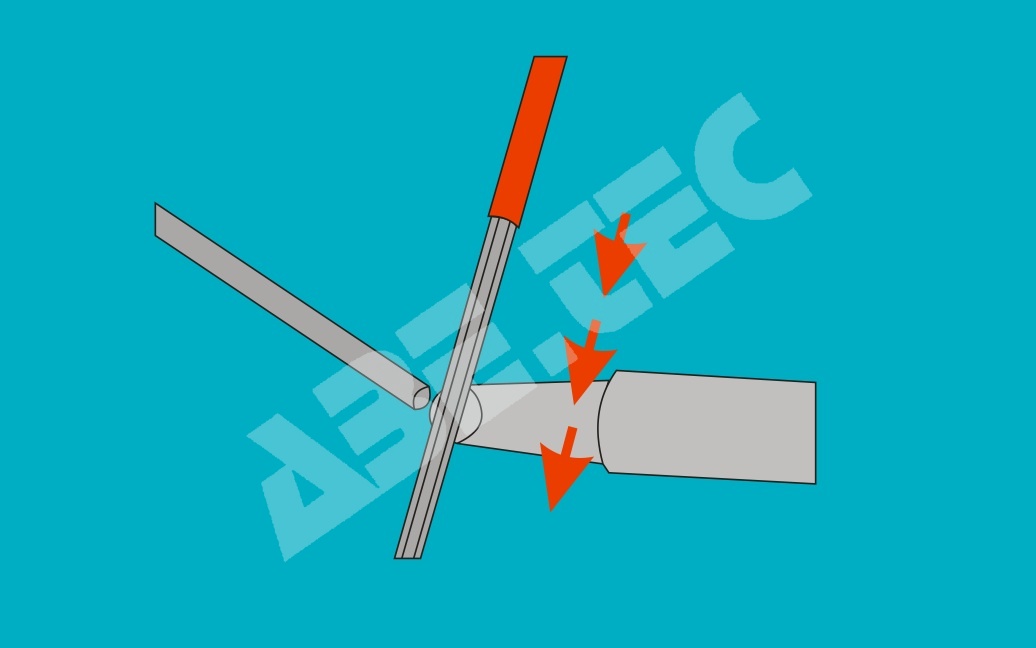

Použití tvaru D

Tvar pájecího hrotu D pro vodiče potažené cínemTento typ má tvar plochého šroubováku a umožňuje pájení aplikací hrotu dvěma způsoby: přímo a čelně.

  • Položte seříznutou plochu na vývod a táhněte zvolna hrot za současného přísunu pájky.










 Video - použití pájecí hrotu tvaru D



Použití cínovačky - pájecí lázeň


Mezi klasické metody patří i použití cínovačky. Pájecí lázeň obsahuje bezolovnatou
pájecí slitinu ohřátou na nad eutektickým bodem (bod tavení).

Cínovačka má široké použití hlavně při cínování většího množství kabelů a vodičů.
Podrobné informace o nabídce cínovaček dostanete kliknutím.









7. díl webového semináře: Ruční pájení SMD. Tento seminář má celkem 10 dílů. Veškeré materiály jsou majetkem společností ABE.TEC, s.r.o. a Hakko Corporation, Ltd a jejich použití vyžaduje souhlas. Obsah stránky je chráněn autorským zákonem.
