Jak měřit odpor hrotu vůči zemi

Běžná hodnota odporu pájecího hrotu vůči zemi

Obecně platí, že čím je nižší odpor hrotu vůči zemi (tip-to-ground resistance), tím lépe, podobně jako u potenciálu. Norma MIL* dříve upřesnila, že odpor hrotu vůči zemi by měl být nižší než 5 Ohmů, proto začal výrobce pájecích stanic HAKKO provádět kontrolu v souladu s touto normou a stanovil hodnotu nižší než 2 Ohmy.

* Standard MIL by americký vojenský standard, který byl v současnosti zrušen.

Jak zkontrolovat odpor hrotu vůči zemi pomocí měřiče

1. Zapojte zástrčku pájecí stanice do měřiče teploty pájecího hrotu a počkejte, až hrot dosáhne maximální možné teploty.

2. Stiskněte tlačítko SELECT a změňte režim na "OHM".

3. Stiskněte tlačítko AUTO ZERO a počkejte, až se displej vynuluje. Jednotka si ukládá nastavenou offsetovou hodnotu, i když nastavíte AUTO ZERO.

4. Po vyčištění hrotu na něj naneste nový povlak.

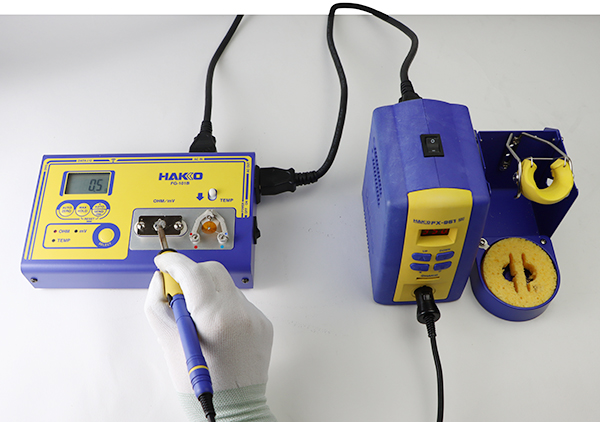

5. Přiložte špičku hrotu do středu vodivé desky a zahřejte pájku do správného mokrého pájecího stavu.

Pro zajištění dobrého kontaktu mezi vodivou deskou a pájecím hrotem je nutné aplikovat pájku na vodivou desku.

6. Když je teplota hrotu stabilní, přečtěte si hodnotu.

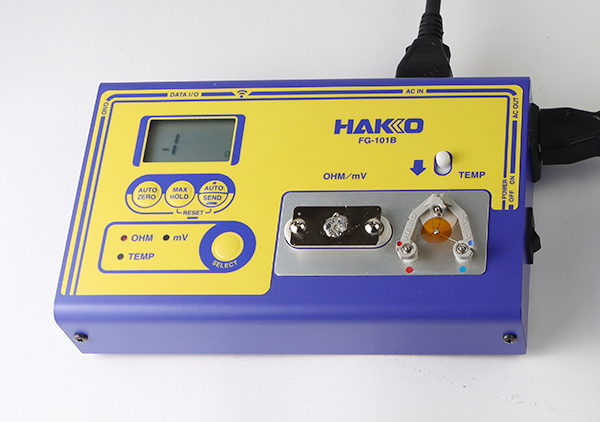

Teplotu hrotu a jeho potenciál vůči zemi jsme měřili pomocí měřiče HAKKO FG-101B. Měřiče teploty pájecího hrotu naleznete v kategorii Měřiče a testery.

V příštím článku si řekneme, co dělat, když je odpor hrotu vůči zemi příliš vysoký.
