Jak měřit potenciál hrotu vůči zemi

Běžná hodnota potenciálu pájecího hrotu vůči zemi

Obecně platí, že čím je nižší potenciál hrotu vůči zemi (tip-to-ground potencial), tím lépe. Norma MIL* dříve upřesnila, že potenciál hrotu vůči zemi by měl být nižší než 2 mV, proto začal výrobce pájecích stanic HAKKO provádět kontrolu v souladu s touto normou.

* Standard MIL by americký vojenský standard, který byl v současnosti zrušen.

Jak zkontrolovat potenciál hrotu vůči zemi pomocí měřiče

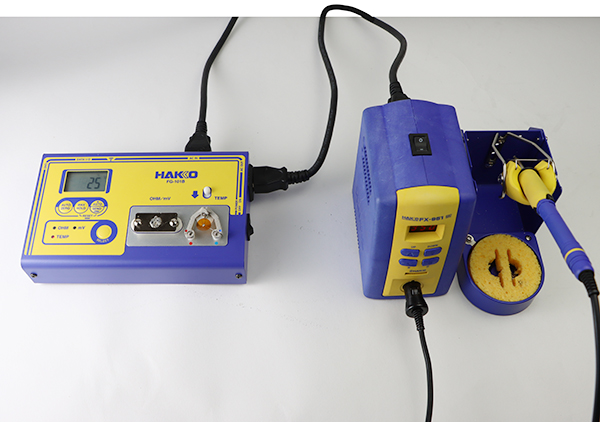

1. Zapojte zástrčku pájecí stanice do měřiče teploty pájecího hrotu a počkejte, až hrot dosáhne maximální možné teploty.

2. Stiskněte tlačítko SELECT a změňte režim na "mV".

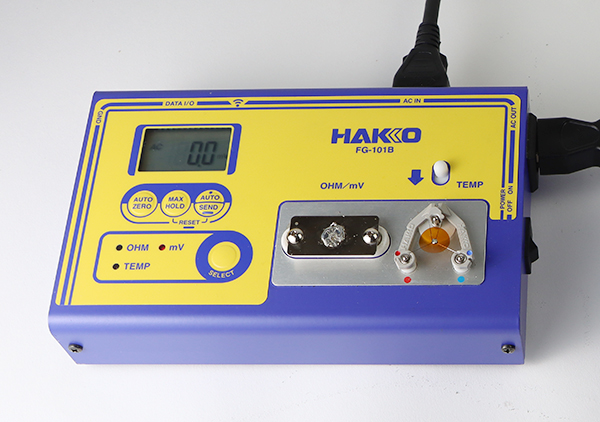

3. Stiskněte tlačítko AUTO ZERO a počkejte, až se displej vynuluje. Jednotka si ukládá nastavenou offsetovou hodnotu, i když nastavíte AUTO ZERO.

4. Po vyčištění hrotu na něj naneste nový povlak.

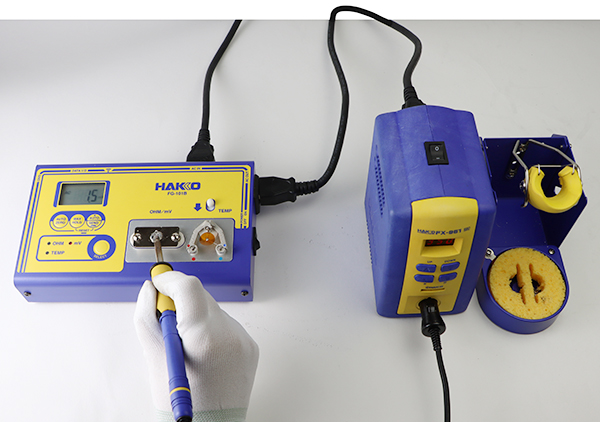

5. Přiložte špičku hrotu do středu vodivé desky a zahřejte pájku do správného mokrého pájecího stavu.

Pro zajištění dobrého kontaktu mezi vodivou deskou a pájecím hrotem je nutné aplikovat pájku na vodivou desku.

6. Když je teplota hrotu stabilní, přečtěte si hodnotu.

Teplotu hrotu a jeho potenciál vůči zemi jsme měřili pomocí měřiče HAKKO FG-101B. Měřiče teploty pájecího hrotu naleznete v kategorii Měřiče a testery.

V příštím článku si řekneme, co dělat, když je potenciál hrotu vůči zemi příliš vysoký.
