Škola pájení HAKKO 1. díl: rozdělení pájecích stanic (pájedel)

Rozlišujeme tři základní typy pájecích stanic:

1. klasické - s běžným pájecím hrotem jak je známe již mnoho let
2. s rychlou obnovou teplené energie - tyto stanice se objevily s nástupem bezolovatého pájení, tj. kolem roku 2006.
3. s indukčním ohřevem - patent vlastnila firma Metcal a po uplynutí patentové ochrany se na trhu objevily další značky

Popis kontrukce jednotlivých modelů pájecích stanic (pájedel)

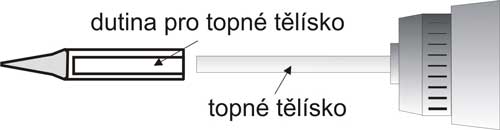

(A) Klasické pájecí stanice

Pájecí hrot není součástí topného článku a termočlánku. Pájecí hrot je vyroben z čisté mědi, je pokrytý vrstvou železa a nakonec pájky.

(B) Kompaktní pájecí stanice

Pájecí hrot je součástí topného článku a termočlánku. Konstrukce pájecího hrotu je totožná, avšak obsahuje topný článek a termočlánek. Tyto konstrukce umožňuje nadstandardní přenos tepla.

(C) Indukční pájecí stanice

Pájecí hrot je z magnetického materiálu. Tento typ neobsahuje topný článek, ale prvek z indukčního/magnetického materiálu. VF energií se magnetický materiál zahřívá na předen materiálově "nastavenou" teplotu (400 nebo 450 °C) a v tomto bodě se magnetický materiál změní na paramagnetický a teplota je udržována na materiálově "nastavené" teplotě (400 nebo 450 °C).

Typičtí představitelé pájecích stanic značky HAKKO:

Klasická	Kompaktní
FX-888D	FX-951
Klasická pájecí stanice s běžným hrotem	Stanice s vysokou obnovou tepelné energie

Pájecí stanice - typická sestava:

Každá pájecí stanice se skládá, z napájecího zdroje a regulátoru (A), stojánku pro pájedlo (B) a vlastního pájedla (A). Ve složení není třeba hledat nic složitého, vesměs výrobci mají tuto ustálenou konfiguraci.

Následující díl Školy pájení HAKKO: pájení čipových součástek
