Škola pájení HAKKO 2. díl: pájení čipových součástek

Co základem správného pájení?

Základem je dobré smáčení obou pájených materiálů.

Definice smáčení: povrchová energie čistého kovového povrchu je vyšší, než roztavené pájky. Za této podmínky pájka smočí povrch a vytvoří tak na rozhraní metalurgickou vazbu. Jak smáčení postupuje, tak roste na rozhraní tenká mezikovová vrstva a vytváří základ pro spolehlivý spoj.

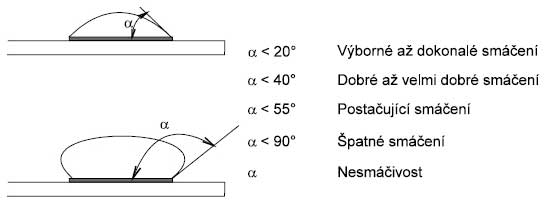

Jednoznačně je možné dobrý spoj stanovit podle velikosti stykového úhlu. Následující obrázek představuje kritéria pro všechny typy pájených spojů.

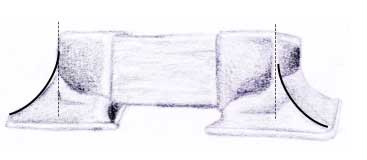

Je tedy zcela nepodstatné, jestli pájíme klasické vývodové součástky nebo SMD, vždy platí, že ostrý úhel smáčení je předpokladem pro dobrý pájený spoj.

Typičtí představitelé pájecích stanic značky HAKKO:

Klasická	Kompaktní
FX-888D	FX-951
Klasická pájecí stanice s běžným hrotem	Stanice s vysokou obnovou tepelné energie

Pájecí stanice - typická sestava:

Každá pájecí stanice se skládá, z napájecího zdroje a regulátoru (A), stojánku pro pájedlo (B) a vlastního pájedla (A). Ve složení není třeba hledat nic složitého, vesměs výrobci mají tuto ustálenou konfiguraci.

Následující díl Školy pájení HAKKO: budujeme pájecí pracoviště
