Pájení QFP bodově - webový seminář č.7 (10)

K pájení pouzder QFP se hodí pájení vlečením a bodové pájení:

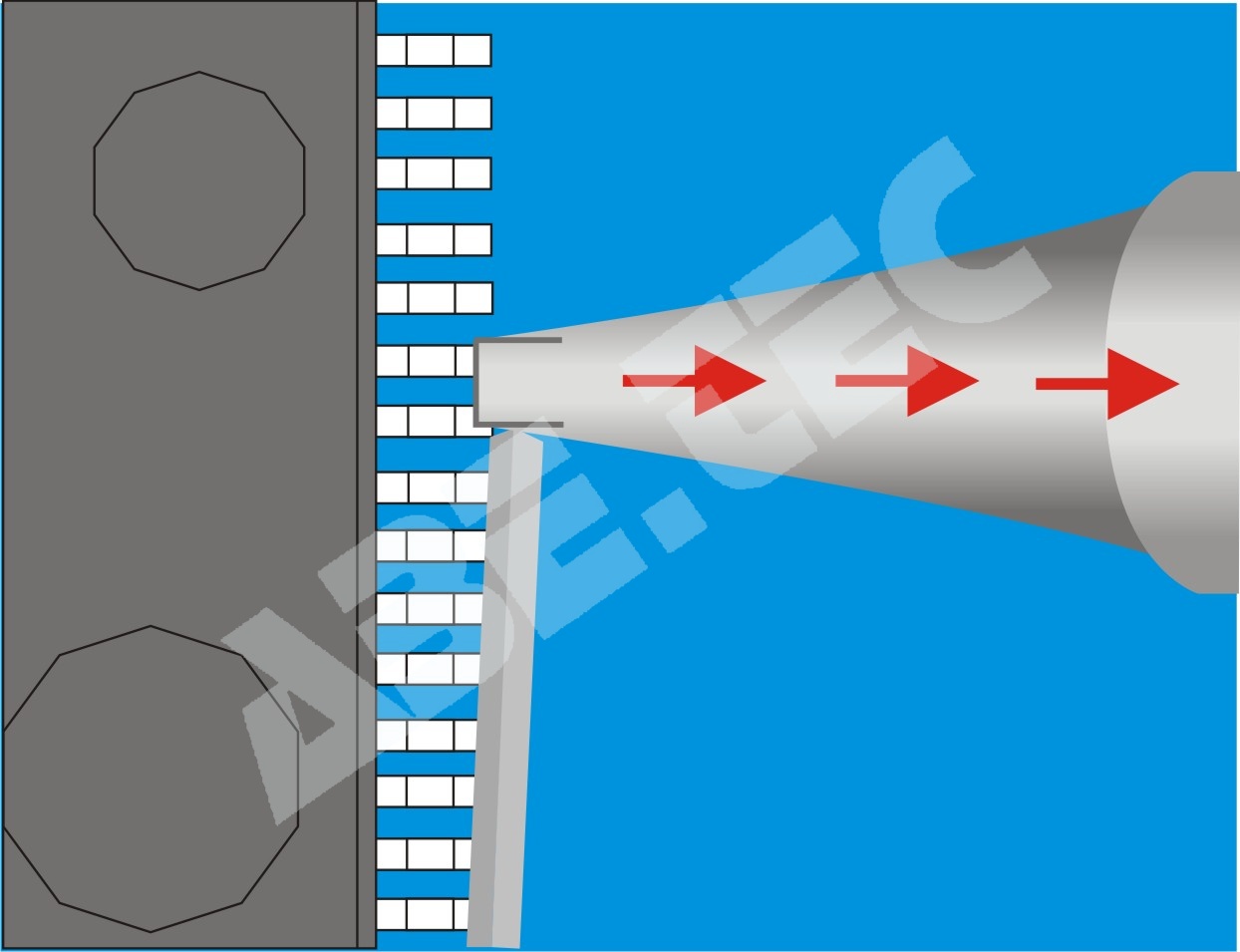

Pájení vlečením	Bodové pájení

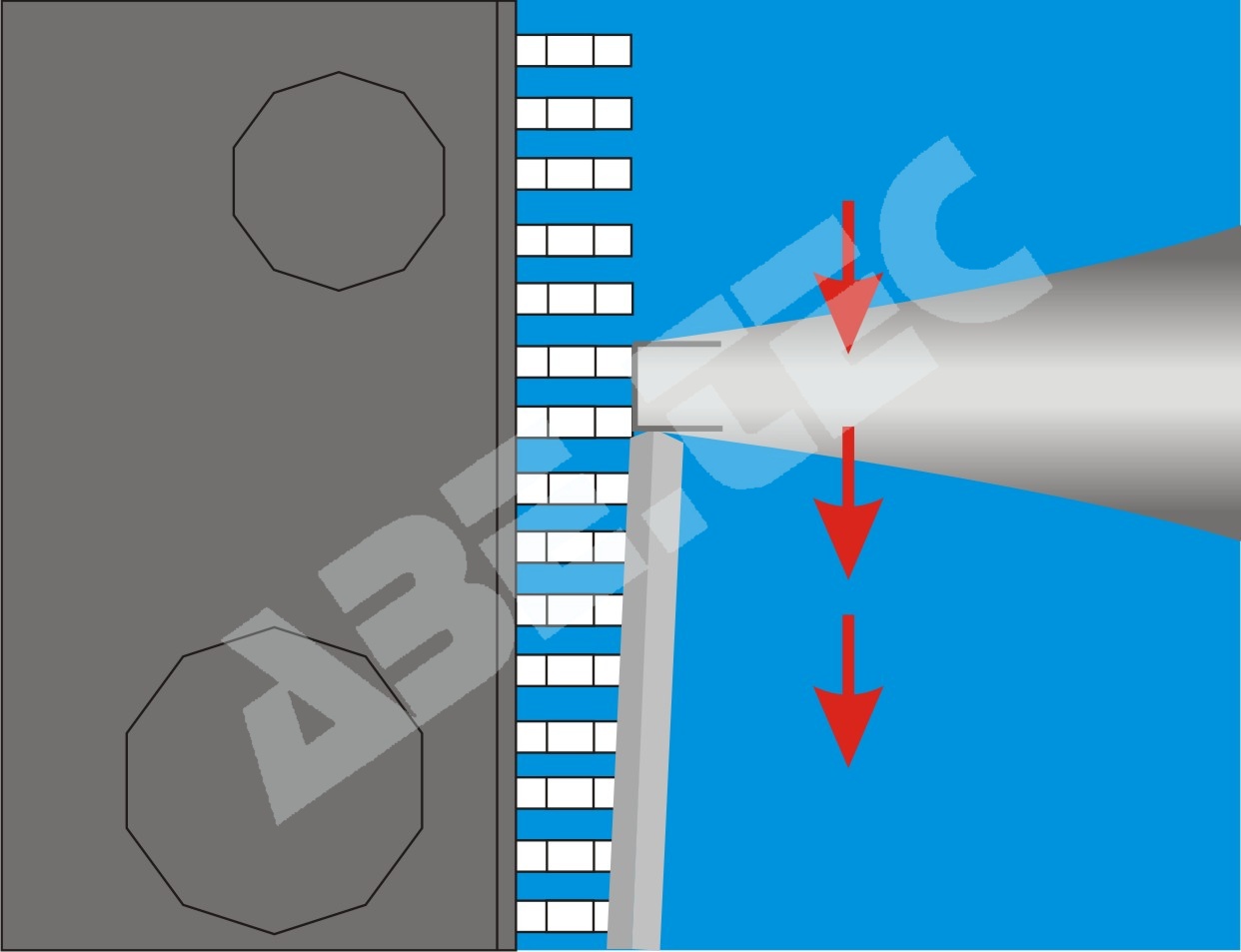

Pro pájení vlečením se hodí mnoho tvarů hrotu. Jedná se o jednu z pájecích technik, kdy se konec hrotu přiloží vývodům a pomalu se táhne.	Tvar D se doporučuje pro bodové pájení, tj. pájení jednoho vývodu po druhém.

Bodové pájení

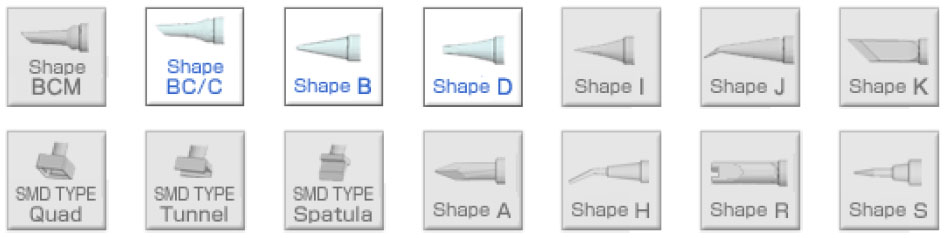

Doporučeny jsou tyto tvary:

Použití tvaru BC/C

Tento typ má tvar šikmo seříznutého kužele nebo sloupku. Nabízí další doporučená použití.

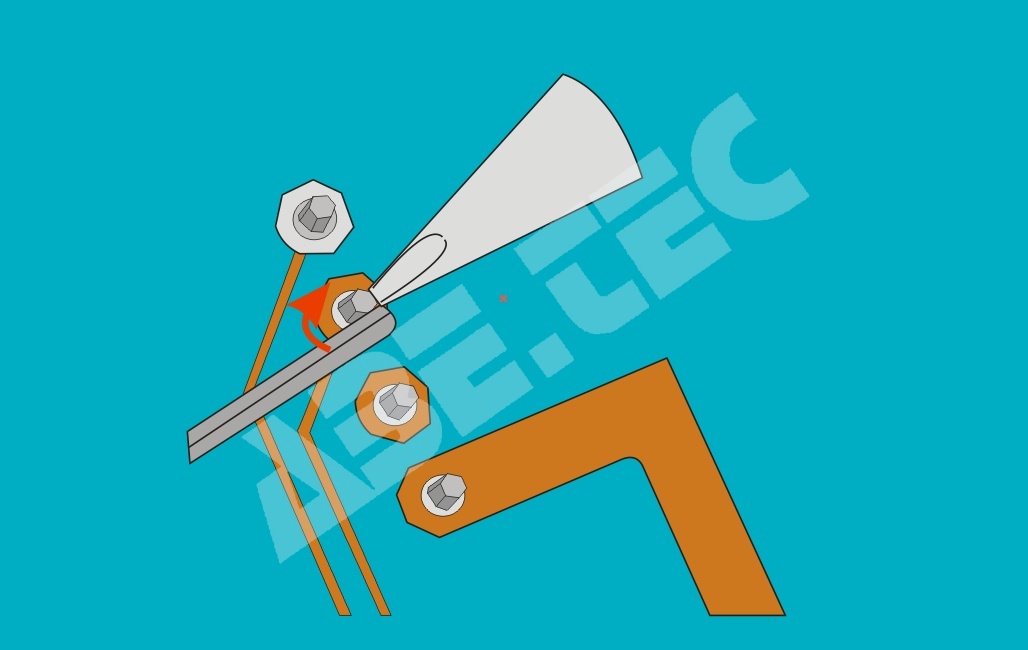

• Položte konec hrotu na plošku a pokovený otvor současně a zahřívejte je.
• Aplikujte pájku tak, aby na přípojné plošce vznikl hladký kužel.

Použití tvaru B

Tento je kulatý, lze jej použít z libovolného směru a snadno se udržuje v libovolné poloze. Nabízí další doporučená použití.

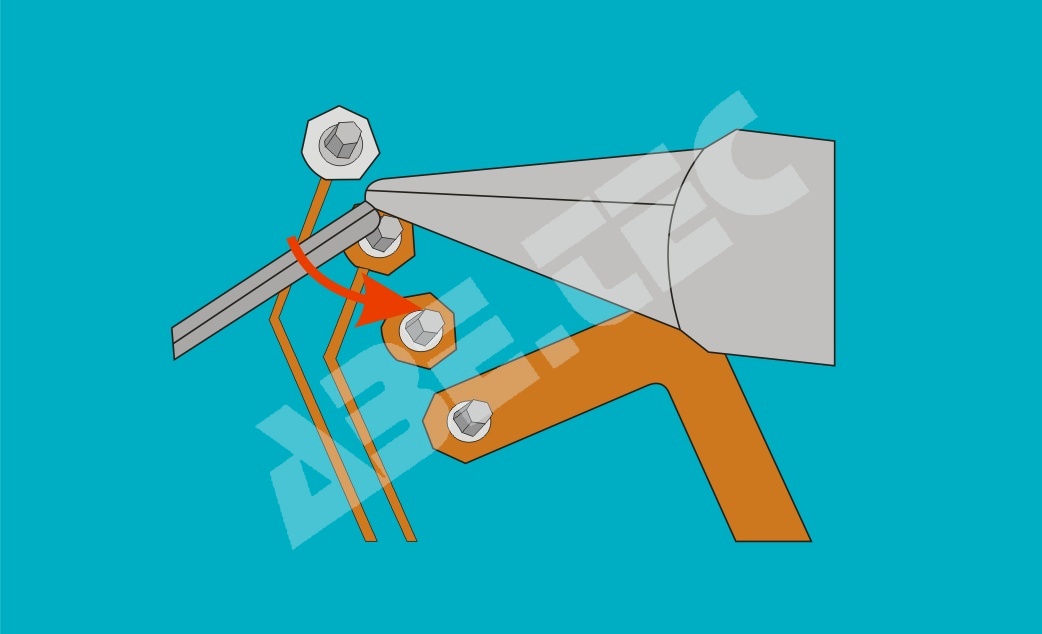

• Položte konec hrotu na plošku a pokovený otvor současně a zahřívejte je.
• Aplikujte pájku tak, aby na přípojné plošce vznikl hladký kužel.

Použití tvaru D

Tento typ má tvar jako šroubovák s plochým břitem a lze jej použít k pájení aplikací hrotu dvěma způsoby: přímo a čelně. Nabízí další doporučená použití.

PTH

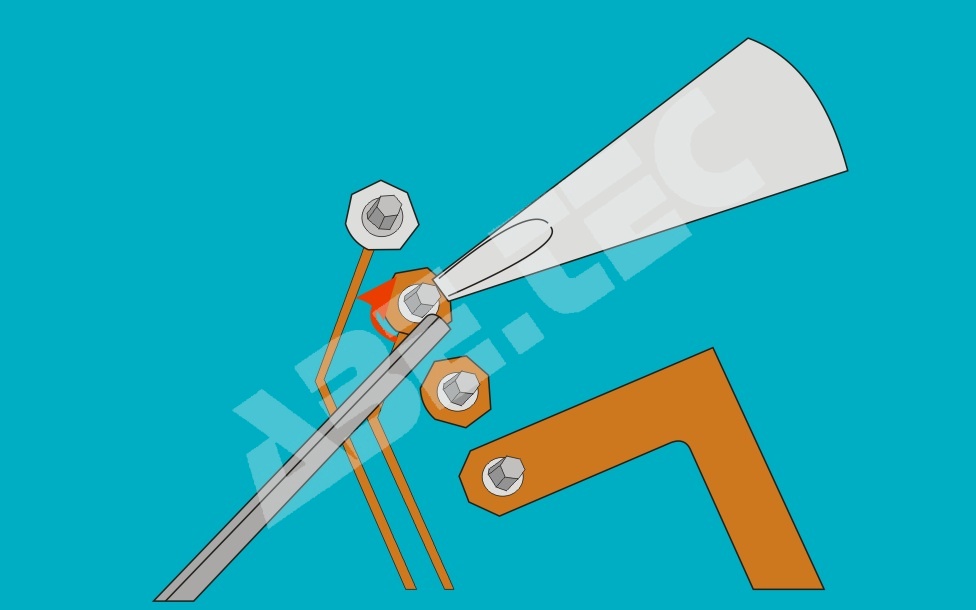

• Položte konec hrotu na přípojnou plošku a pokovený otvoru současně a zahřívejte je.
• Aplikujte pájku tak, aby na přípojné plošce vznikl hladký kužel.

QFP

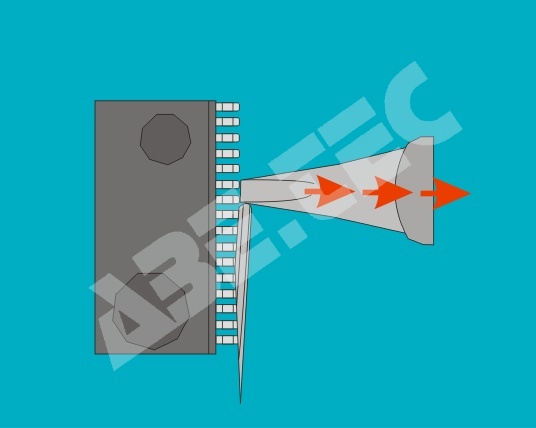

• Položte konec hrotu na vývody a zvolna táhněte.
