Webový seminář č.8 (10) - Pájení dutinek

Pájení dutinek (miskový vývod) je typické pro pájení konektorů. Případně se používaná spirálka na spojení dvou vodičů nebo vývodových součástek mimo desku plošných spojů. Pro tuto operaci je doporučený tvar pájecího hrotu:

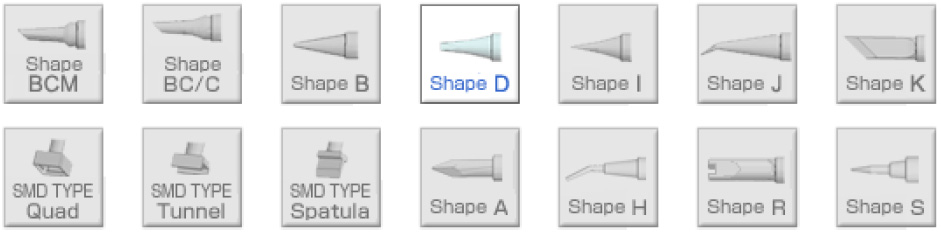

Doporučené pájecí hroty pro pájení miskovitých vývodů

Nejprve pocínujte dutinku a vývody, které budete pájet. Rozlití pájky po vývodu tak bude snazší a nebude docházet k chybám pájení.

Opakujte několikrát tuto operaci: Naneste cín na pájený vývod (červená část na obrázku vlevo) a očistěte pájku odpájecím knotem.

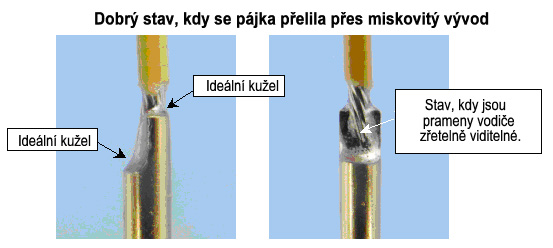

Dobrý stav, kdy se pájka přelila přes miskovítý vývod

Výsledkem je spoj s viditelným kuželem pájky a a dobře znatelnými prameny vodiče.



Použití tvaru D

Tvar pájecího hrotu D pro pájení miskovitých vývodů

Tento typ má tvar šroubováku s plochým břitem a umožňuje pájení aplikací hrotu dvěma způsoby: přímo a čelně.

  • Položte seříznutou plochu na vývod a dutinku (misku) současně a zahřívejte oba díly současně.
  • Aplikujte pájku tak, aby se vytvořily hladké kužely.

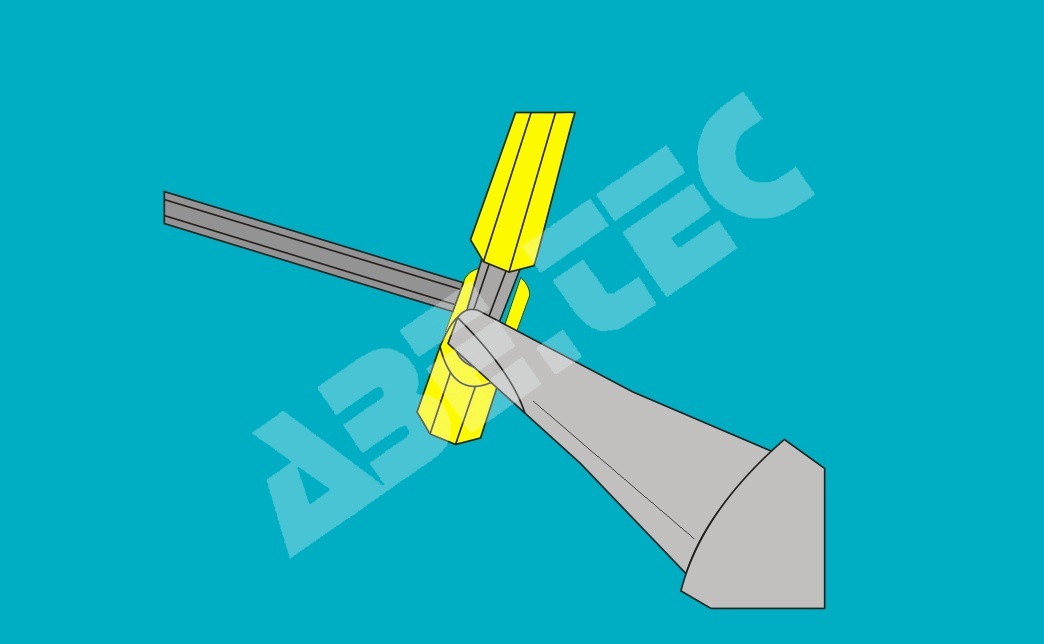

Použití pájecího hrotu ve tvaru D


Cínování vodičů v díle č.7
