Shape Spatula

Datum: 09.02.2018
  |
Kategorie: Výběr hrotů podle tvaru
Tento typ hrotů pro rework komponent je schopen ohřívat několik pinů nebo vodičů najednou a používá se k opravám SMD. Tvar Spatula je vhodný pro termokompresi P.W.B a pájecí pouzder či konektorů.

Pájecí hroty HAKKO pro SMD součástky umožňuje rework komponent pomocí tří tvarů: QUAD (čtverec), TUNNEL (tunel) a SPATULA (špachtle). Jsou schopny ohřívat několik pinů nebo vodičů zároveň a používají se k opravám SMD.

Tvar SPATULA je využíván pro termokompresi P.W.B či pájecí stíněných pouzder a konektorů.

Jak vybrat velikost hrotu

Velikost hlavy volte nikoliv podle počtu pinů, ale podle velikosti celé komponenty (délka x šířka x výška) včetně nožiček.

Hrot před pájením

Před začátkem pájení naneste pájku na špičku hrotu. Použití dostatečného množství pájky usnadňuje odstraňování součástky.

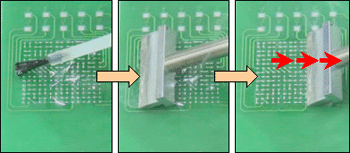

Čistění desky po odstranění BGA komponenty

1. Použijte tavidlo

2. Vložte špičku na P.W.B

3. Pomalu přetáhněte špičku hrotu po desce

Další podrobnosti naleznete ve videu o čištění desky po vyjmutí BGA.

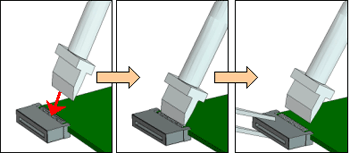

Odpájení konektorů pomocí hrotu Spatula

1. Naneste pájecí tavidlo na konektory

2. Zahřejte konektory

3. Vyjměte součástku pomocí pinzety, kleští, aj.
