ESD dvoukanálová pájecí stanice Hakko FM-203
Obj. číslo:
102001500
Výrobce:
Kategorie:
Dostupnost:
4 týdny
přímý dovoz z Japonska
předchozí
další

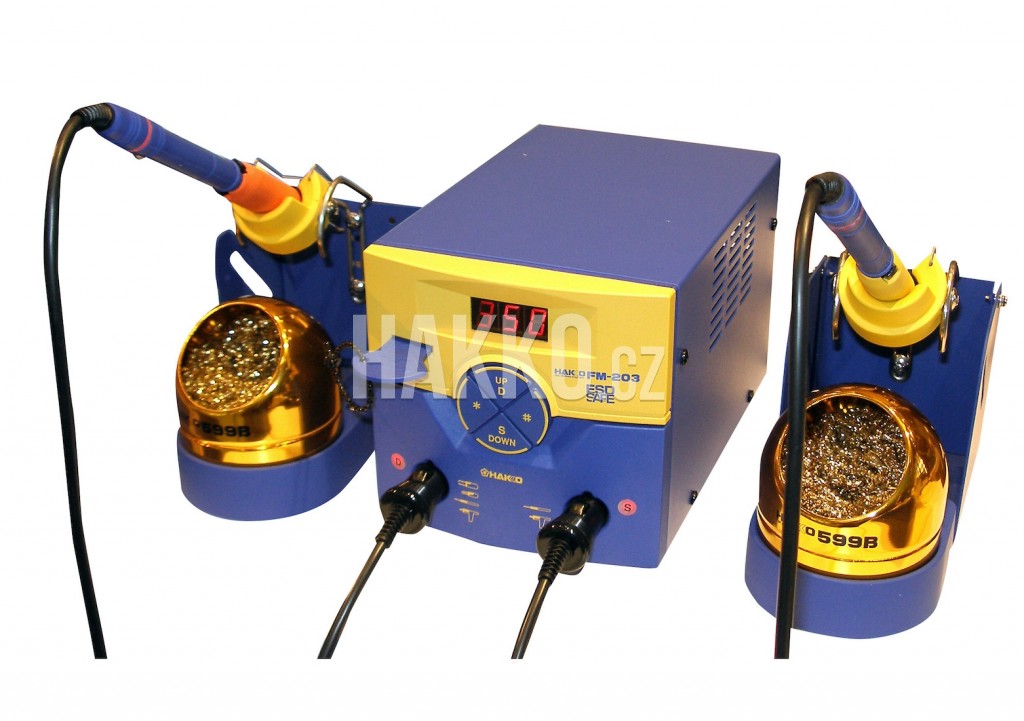

ESD dvoukanálová pájecí stanice Hakko FM-203

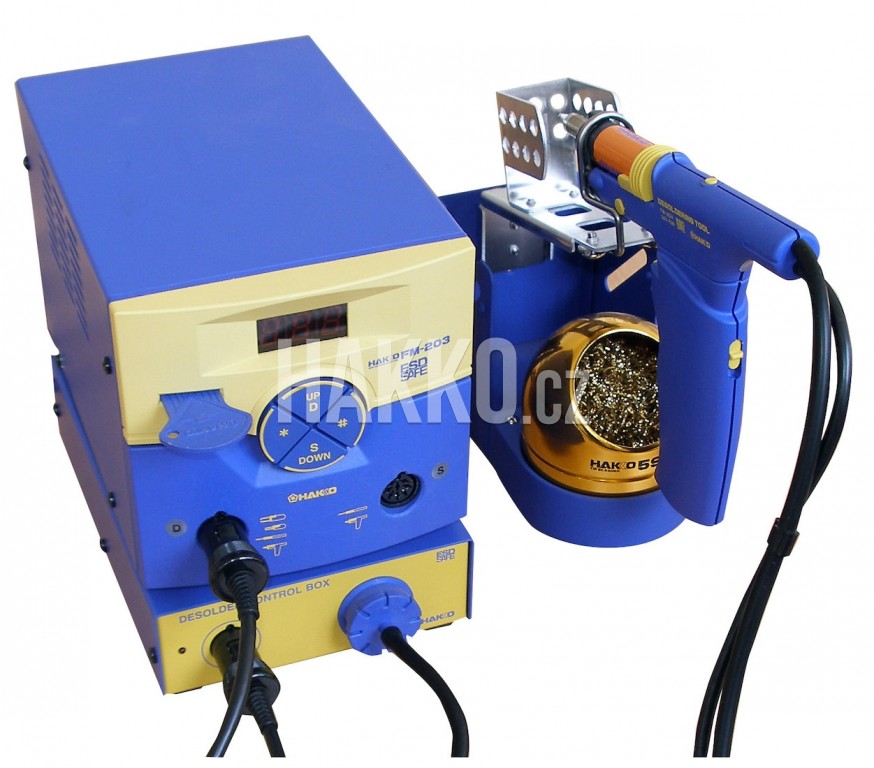

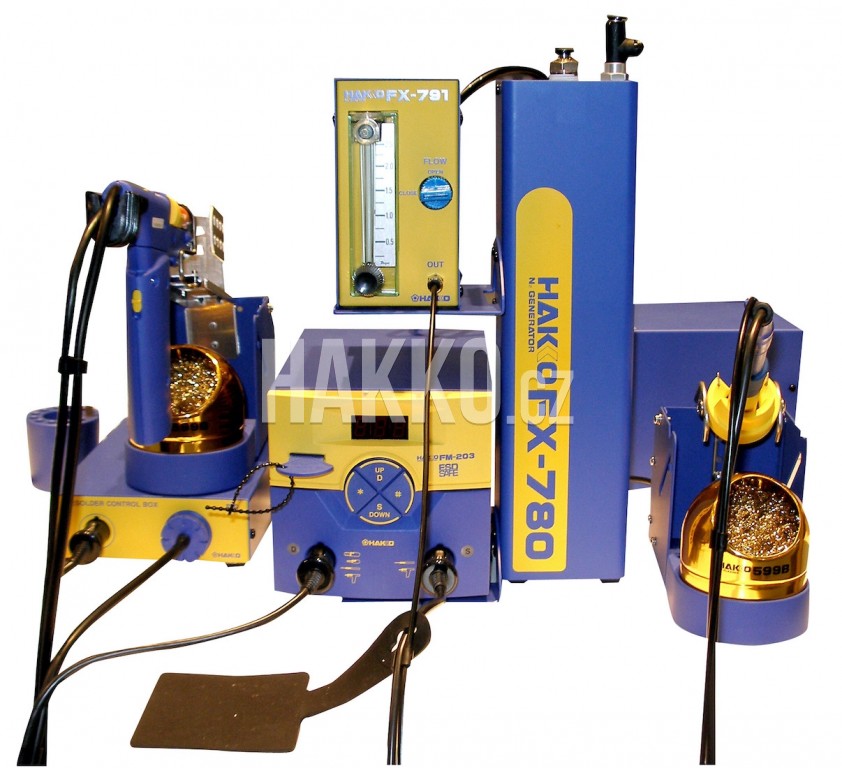

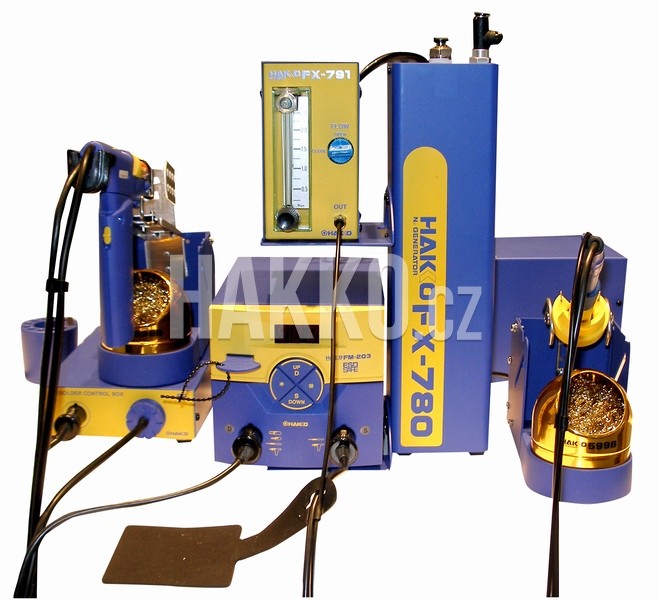

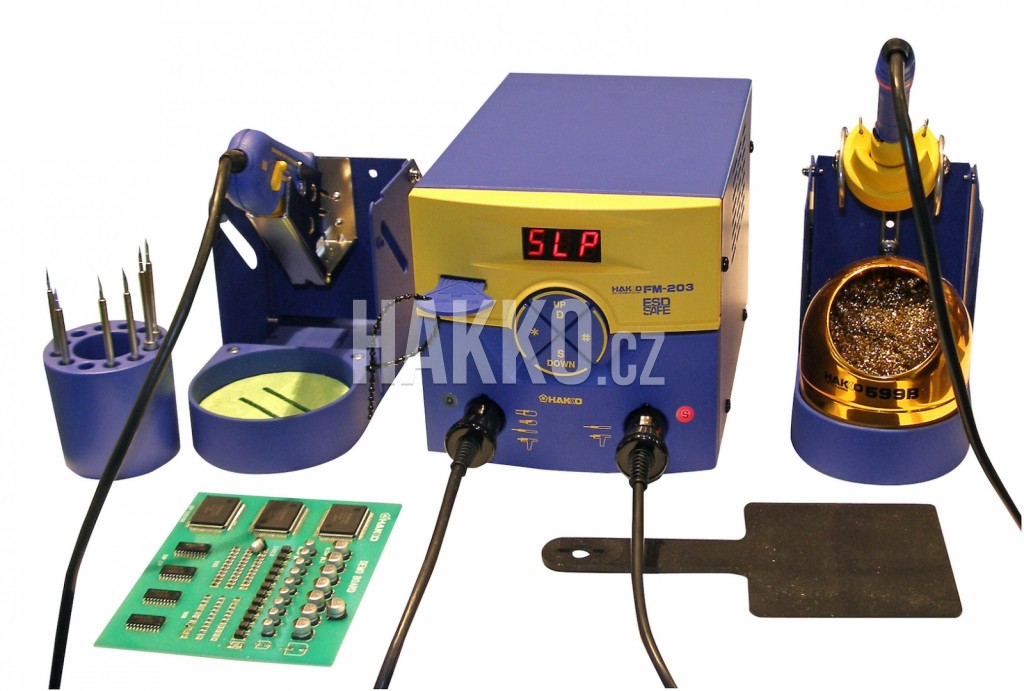

ESD Stanice Hakko FM-203 s přídavným zařízením.

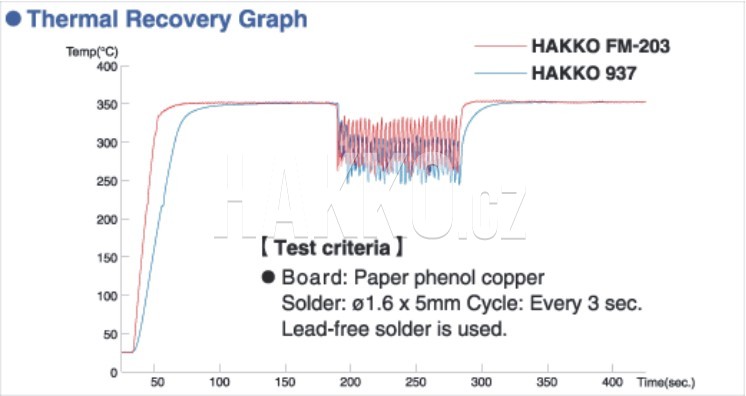

Diagram tepelné obnovy

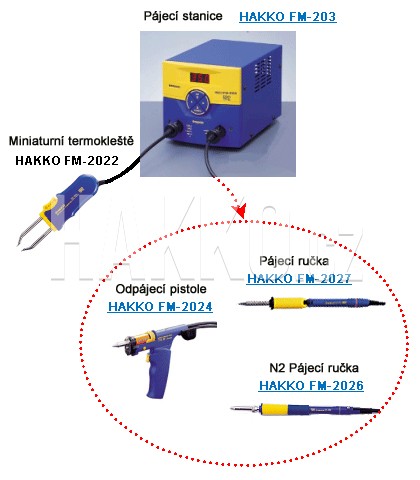

Popis využití stanice.

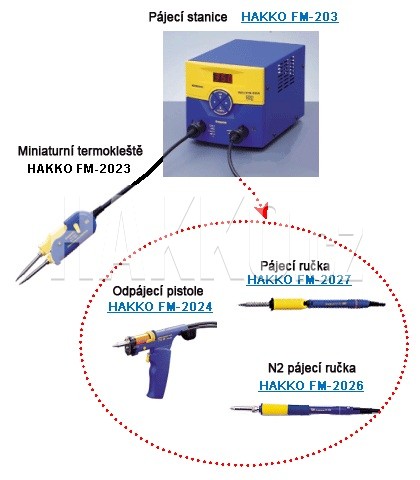

Popis využití stanice.

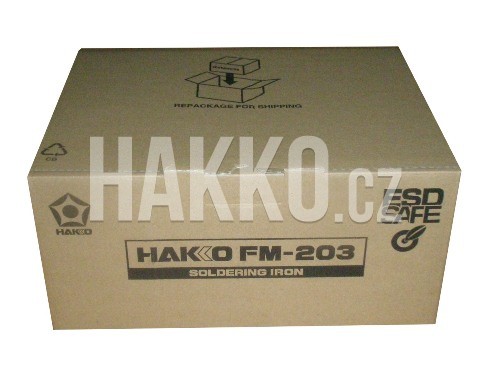

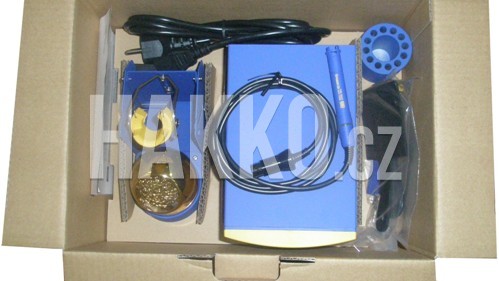

Originální balení stanice Hakko FM-203
Obsah originálního balení stanice Hakko FM-203

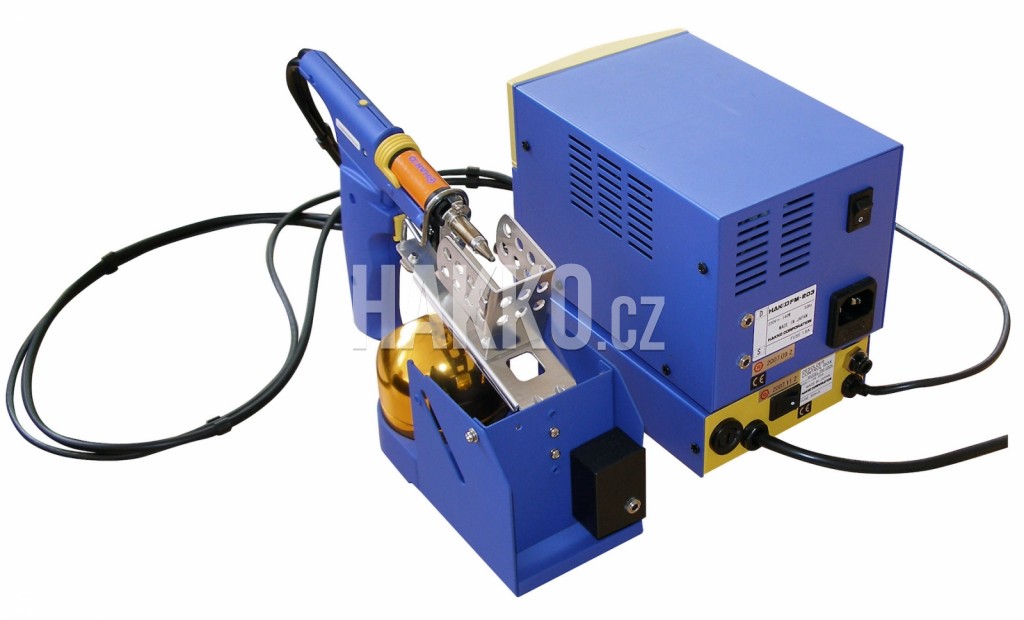

ESD dvoukanálová pájecí stanice Hakko FM-203
ESD dvoukanálová pájecí stanice Hakko FM-203
ESD dvoukanálová pájecí stanice Hakko FM-203
ESD dvoukanálová pájecí stanice Hakko FM-203
ESD dvoukanálová pájecí stanice Hakko FM-203
Varianty produktu
◄
►
- Řada FM, která obsahuje dvě pájedla v jednom: pájení, odpájení a opravy SMD.
- Je možno vybírat dvě pájedla v různých kombinacích.
- Tato stanice je vybavena jedním pájecím perem HAKKO FM-2027.
Funkce šetření výkonu:
- Funkce usínání - Je-li pájecí pero vloženo do držáku (HAKKO FH-200), je aktivována funkce usínání, která sníží teplotu nepoužívaného hrotu až na ca 200 °C, čímž brání hrot před oxidací. Tato funkce kromě toho může odstranit zatížení hrotu v důsledku nastavení vysokých teplot, vyžadovaných bezolovnatým pájením.
- Funkce automatického vypínání - Připojením držáku (HAKKO FH-200) propojovacím kabelem je aktivována funkce automatického vypínání stejným způsobem, jako funkce usínání.Kombinované použití s přídavným pájecím perem (HAKKO FM-2026), umožňuje použití systému s dusíkem.
-
Možnost volby zapnutí/vypnutí bzučáku a alarmu
Je možno zvolit bzučák a akustický alarm v případě chyby a při dosažení nastavené teploty.
-
Výkonná tepelná obnova
Prohlédněte si výkonnou tepelnou obnovu, dosahovanou díky použití kombinovaného hrotu.
Výběr několika pájedel:
Znaky připojitelných pájedel jsou znázorněna kolem konektorů, stejně jako označení „Kanál D“ a „Kanál S“.
Kanál D - HAKKO FM-2027 (Pájecí pero), HAKKO FM-2026 (Pájecí pero s dusíkem), HAKKO FM-2022 (Paralelní pájecí pero), HAKKO FM-2023 (Miniaturní paralelní pájecí pero), HAKKO FM-2024 (Odpájecí nástroj)
Kanál S - HAKKO FM-2027 (Pájecí pero), HAKKO FM-2026 (Pájecí pero s dusíkem), HAKKO FM-2024 (Odpájecí nástroj)
Pájecí hroty: Doporučené pájecí hroty Hakko serie T15
Obsah balení:
- Pájecí stanice HAKKO FM-203.
- ESD pájecí ručka Hakko FM-2027.
- Servisní klíč.
- Žáruvzdorná podložka.
- Držák pájecího pera: model.č. FH200-01 s čističem hrotu HAKKO 599B).
- Miska na hroty.
- Napájecí šňůra.
- Připojovací kabel.
- Návod k obsluze.
Součástí dodávky tohoto výrobku není pájecí hrot. Hroty požadovaných tvarů je třeba zakoupit samostatně.
Série pájecích hrotů
-
Řada pájecích hrotů: HAKKO série T15.
- Pájecí stanice HAKKO FM-203.
- ESD pájecí ručka Hakko FM-2027.
- Servisní klíč.
- Žáruvzdorná podložka.
- Držák pájecího pera: model.č. FH200-01 s čističem hrotu HAKKO 599B).
- Miska na hroty.
- Napájecí šňůra.
- Připojovací kabel.
-
Návod k obsluze.
Technická data k porovnání ESD dvoukanálová pájecí stanice Hakko FM-203
| Název parametru | Hodnota |
|---|---|
| Šířka | 120 mm |
| Hloubka | 190 mm |
| Výška | 120 mm |
| Rozsah teplot (minimální) | 200 °C |
| Tepelná stabilita (±) | 5 °C |
| Tepelná stabilita ve °F | 9 °F |
| Hmotnost | 2.7 kg |
| Rozsah teplot (maximální) | 450 °C |
| Výkon | 140 W |
| Napájecí napětí | 24 V |
| Typ stanice | digitální |
| Možnost dusíkového zákrytu | ano |
| Typ opravovaného zařízení | notebook, laptop, Xbox,PS3, Wii |
| Typ opravované DPS | jednoduchá se SMD, SMD, QFP,PLCC |
| Série hrotů Hakko | Série HAKKO T15 |
| Výrobce | Hakko |
| Určeno pro opravy | jednoduchá elektronika, mobilní telefony, tablet, laptop, herní konzole, Wii, Xbox, PC základní desky, průmyslové |
| Opakovatelnost procesu | řízená |
| Proces opravy | plně ruční oprava |
| Opravované součástky | SMD, SO, SOIC, QFP, PLCC |
