Generátor dusíku Hakko FX-781
Obj. číslo:
107005036
Výrobce:
Kategorie:
Dostupnost:
4 - 8 týdnů
přímý dovoz z Japonska, pro přesný termín dodání nás kontaktujte
předchozí
další

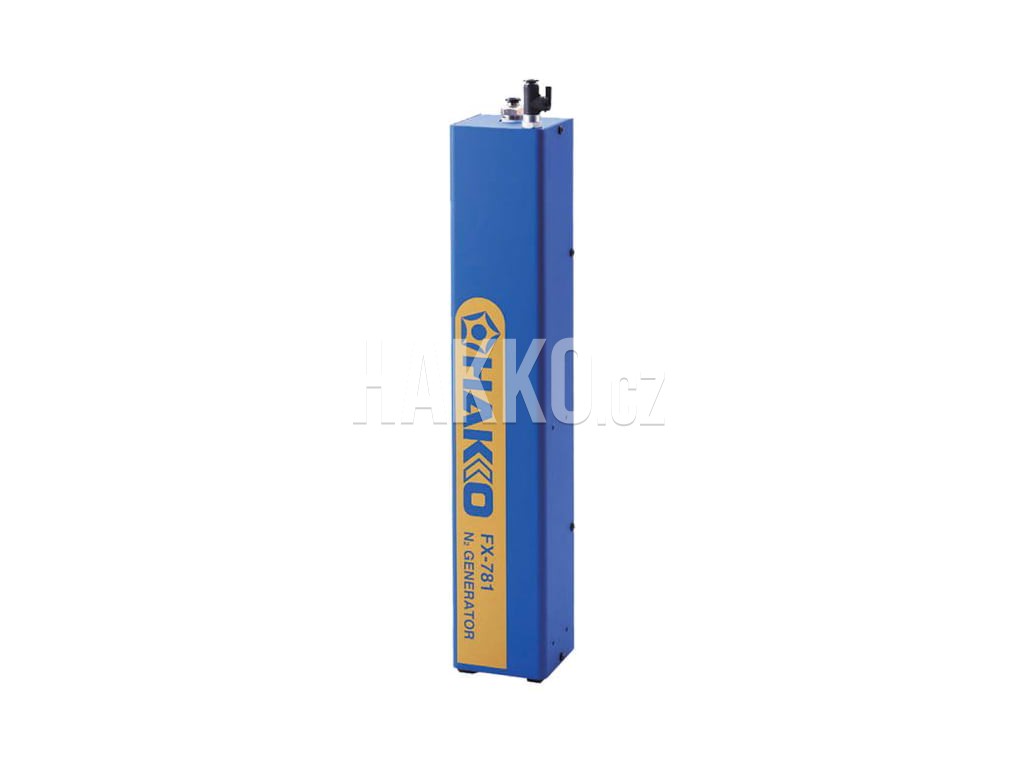

Generátor dusíku Hakko FX-781
Obsah balení

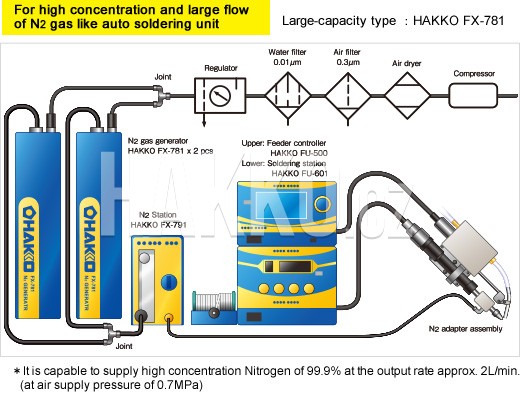

Příklad zapojení

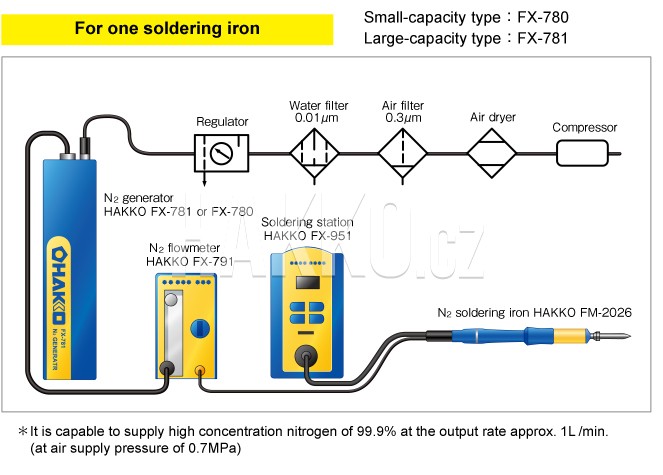

Příklad zapojení

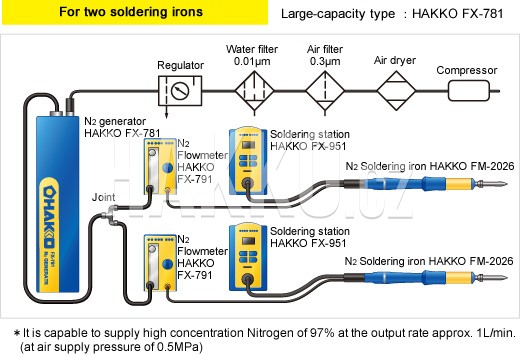

Příklad zapojení
Varianty produktu
◄
►
- Generuje dusík o maximální koncentraci 99,9 %.
- Plynný N2 dodává pomocí stlačeného vzduchu, proto nevyžaduje napájení elektrickým proudem.
- Množství dusíku je dostatečné pro práci se dvěma pájecími stanicemi.
- Zařízení je velmi kompaktní a lze je instalovat v minimálním prostoru.
- Lze umístit svisle nebo vodorovně.
- Více o zapojení dusíkového systému a pájení pod dusíkem se dočtete v sekci Články.
|
Koncentrace dusíku (%) |
|||||||||
| 99.9 | 99.5 | 99.0 | 98.0 | 97.0 | 96.0 | 95.0 | 90.0 | ||
|
Tlak |
Množství na výstupu l/min) |
||||||||
| 0.3 | 0.28 | 0.55 | 0.84 | 1.10 | 1.40 | 1.70 | 2.10 | 4.80 | |
| 0.4 | 0.49 | 0.90 | 1.30 | 1.80 | 2.30 | 2.80 | 3.40 | 7.80 | |
| 0.5 | 0.70 | 1.20 | 1.80 | 2.40 | 3.20 | 4.00 | 4.80 | 10.9 | |
| 0.6 | 0.92 | 1.70 | 2.30 | 3.20 | 4.20 | 4.90 | 6.10 | 13.8 | |
| 0.7 | 1.10 | 2.10 | 2.80 | 4.00 | 5.10 | 6.30 | 7.60 | 17.1 | |
Technická specifikace
- Množství generovaného dusíku: 2,4 l/min (stlačený vzduch 0,5 MPa při 25°C, koncentrace generovaného dusíku je 98%).
- Tlak přívodního vzduchu: 0,3 až 0,7 MPa.
- Koncentrace generovaného dusíku: max. 99,9 %.
- Rozměry: 73 x 71 x 407 mm.
-
Hmotnost: 2,0 kg.
- Generátor dusíku.
- 4 držáky pro stanici.
- Montážní šrouby.
-
Manuál.
Technická data k porovnání Generátor dusíku Hakko FX-781
| Název parametru | Hodnota |
|---|---|
| Rozměry (š x h x v) | 73 x 71 x 407 mm |
| Hmotnost | 2 kg |
| Koncentrace generovaného dusíku | 99.9 % (max.) |
| Tlak přiváděného vzduchu (minimální) | 0.3 MPa |
| Tlak přiváděného vzduchu (maximální) | 0.7 MPa |
