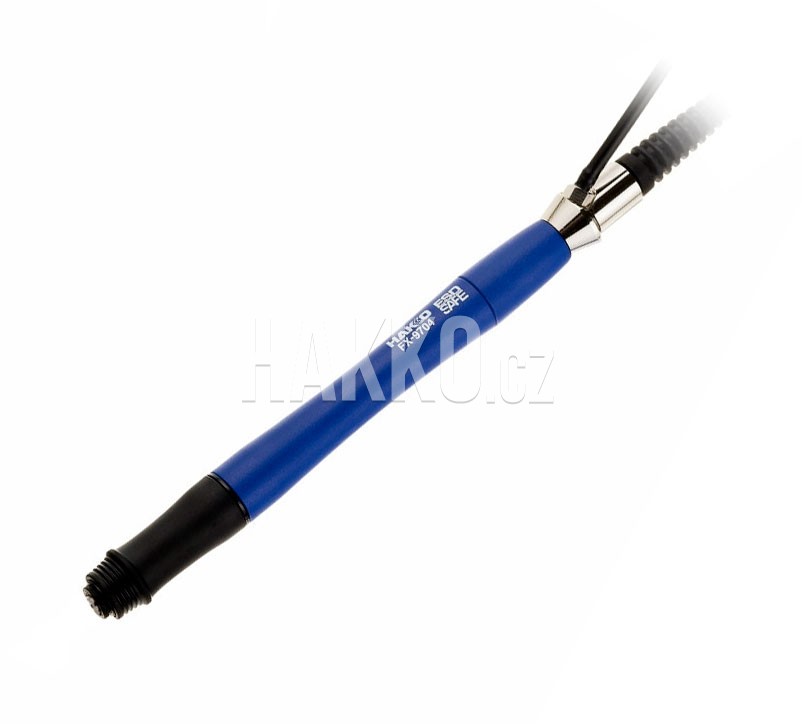

N2 pájecí ručka pro mikropájení HAKKO FX-9704, 24V/70W
Obj. číslo:
107005046
Výrobce:
Kategorie:
Dostupnost:
4 - 8 týdnů
přímý dovoz z Japonska, pro přesný termín dodání nás kontaktujte
Cena:
4 008,13 CZK / ks vč. DPH
3 312,50 CZK / ks bez DPH
3 312,50 CZK / ks bez DPH
◄
►
- FX-9704 je ekvivalent ručky FX-9703 přizpůsobený pro pájení pod dusíkem.
- Kompatibilní s pájecí stanicí HAKKO FX-971 a HAKKO FX-972.
- Připravena k použití do 3 sekund od zapnutí.
- Velmi tenká pájecí ručka regulující teplotu.
- Manipulační schopnost s krátkou délkou 27 mm od špičky hrotu k rukojeti.
- Úzký kabel o šířce 3,6 mm.
- Různé pájecí hroty pro přesnější a jemnější práci.
- Hroty 0,2D a 0,4D vhodné pro miniaturní komponenty a úzké rozteče.
Technické parametry
- Příkon: 70 W (24 V).
- Rozsah teplot 50 až 450 °C.
- Odpor hrotu vůči zemi: < 2 Ω.
- Potenciál hrotu vůči zemi: < 2 mV.
- Topné těleso: kompozitní.
- Délka kabelu: 1,2 m.
- Celková délka: 174 mm (s T50-D1 hrotem, bez kabelu).
- Hmotnost: 15 g (s T50-D1 hrotem, bez kabelu).
-
Pájecí hroty: řada T50.
- Pájecí ručka FX-9704.
- Manuál.
Součástí balení není pájecí hrot. Hroty se objednávají samostatně, řada T50.
Technická data k porovnání N2 pájecí ručka pro mikropájení HAKKO FX-9704, 24V/70W
| Název parametru | Hodnota |
|---|---|
| Příkon | 70 W |
| Napájecí napětí | 24 V |
| Odpor hrotu vůči zemi | 2 Ω |
| Potenciál hrotu vůči zemi | 2 mV |
| Délka napájecího kabelu | 1.2 m |
| Délka | 174 mm |
| Hmotnost | 15 g |
| ESD provedení | |
| Obsah balení | samostatná pájecí ručka |
| Výrobce | Hakko |
