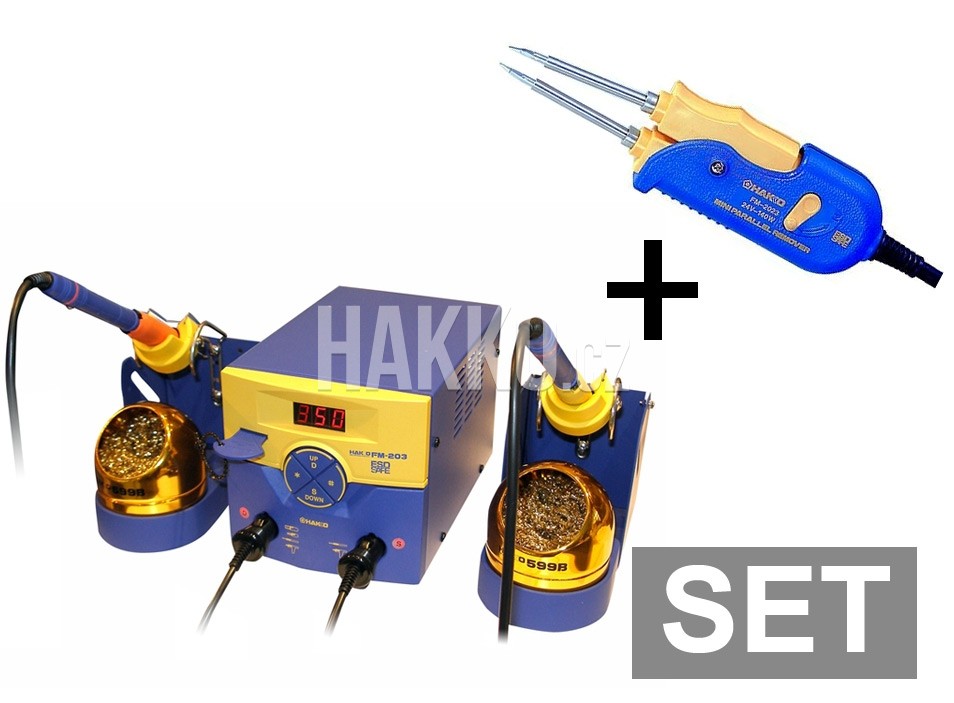

Sada HAKKO FM-203 + FM-2023
- Duální pájecí pracoviště zahrnující páječku s výkonem 70 W a mikrokleště s výkonem 140 W.
- Sada obsahuje dvoukanálovou pájecí stanici FM-203 s příslušenstvím a dodatečné termokleště FM-2023.
ESD dvoukanálová pájecí stanice Hakko FM-203
- Přečtěte si bližší informace o pájecí stanici v detailu produktu.
Funkce šetření výkonu:
- Funkce usínání
Je-li pájecí pero vloženo do držáku (HAKKO FH-200), je aktivována funkce usínání, která sníží teplotu nepoužívaného hrotu až na ca 200 °C, čímž brání hrot před oxidací. Tato funkce kromě toho může odstranit zatížení hrotu v důsledku nastavení vysokých teplot, vyžadovaných bezolovnatým pájením.
- Funkce automatického vypínání
Připojením držáku (HAKKO FH-200) propojovacím kabelem je aktivována funkce automatického vypínání stejným způsobem, jako funkce usínání.Kombinované použití s přídavným pájecím perem (HAKKO FM-2026), umožňuje použití systému s dusíkem.
- Možnost volby zapnutí/vypnutí bzučáku a alarmu
Je možno zvolit bzučák a akustický alarm v případě chyby a při dosažení nastavené teploty.
- Výkonná tepelná obnova
Prohlédněte si výkonnou tepelnou obnovu, dosahovanou díky použití kombinovaného hrotu:
Technická specifikace:
- Příkon: 140 W.
- Rozsah teplot: 200 ~ 450 ºC (FM-2026/2027), 350 ~ 450 ºC (FM-2024).
- Stabilita teploty: ± 5 °C při volnoběžné teplotě.
- Napájecí napětí: AC 24 V.
- Rozměry stanice: 120 x 190 x 120 mm.
- Hmotnost stanice: 2,7 kg.
ESD miniaturní termokleště Hakko model FM-2023
- Malé držadlo umožňuje snadné vytažení i těch nejmenších čipů (0201).
- Pomocí přepínací páčky je možno volit standardní nebo inverzní účinek pinzety.
- Přímý ohřev brání poškození součástek na deskách s vysokou montážní hustotou.
- Konstrukce je zabezpečena proti elektrostatickému výboji.
Technické parametry:
- Výkon: 140 W.
- Odpor hrotu vůči zemi: < 2 Ω.
- Potenciál hrotu vůči zemi: < 2 mV.
- Teplotní rozsah: 200 až 400 °C.
- Tepelné těleso: kompozitní.
Série pájecích hrotů
-
Řada pájecích hrotů: HAKKO série T15, T9.
- Pájecí stanice HAKKO FM-203.
- ESD pájecí ručka Hakko FM-2027.
- Paralelní termokleště Hakko FM-2023.
- Servisní klíč.
- Žáruvzdorná podložka.
- Držák pájecího pera: model.č. FH200-01 s čističem hrotu HAKKO 599B).
- Miska na hroty.
- Napájecí šňůra.
- Připojovací kabel.
- Filtry.
-
Návod k obsluze.
Technická data k porovnání Sada HAKKO FM-203 + FM-2023
Název parametru | Hodnota |
---|---|
Rozsah teplot (minimální) | 200 °C |
Série hrotů Hakko | Série HAKKO T9, Série HAKKO T15 |
Rozsah teplot (maximální) | 450 °C |
Tepelná stabilita (±) | 5 °C |
Výkon | 140 W |
Napájecí napětí | 24 V |
Typ stanice | digitální |
Možnost dusíkového zákrytu | |
Typ opravovaného zařízení | notebook, laptop, Xbox,PS3, Wii |
Typ opravované DPS | jednoduchá se SMD, SMD, QFP,PLCC |
Rozměry (š x h x v) | 120 x 190 x 120 mm |
Hmotnost | 2.7 kg |
Výrobce | Hakko |
