Čištění desky po odstranění BGA

Datum: 25.02.2018
  |
Kategorie: Výběr hrotů podle operace
K čištění DPS po odstranění BGA komponent je ideální pájecí hrot Spatula.

Pro čištění plochy po vyjmutí BGA součástky jsou vhodné tyto tvary pájecích hrotů HAKKO:

Pájecí hroty HAKKO tvar BCM/CM Pájecí hroty HAKKO tvar BC/C Pájecí hroty HAKKO tvar B Pájecí hroty HAKKO tvar D Pájecí hroty HAKKO tvar I Pájecí hroty HAKKO tvar J Pájecí hroty HAKKO tvar K Pájecí hroty HAKKO tvar QUAD Pájecí hroty HAKKO tvar TUNNEL
Pájecí hroty HAKKO tvar SPATULA Pájecí hroty HAKKO tvar a Pájecí hroty HAKKO tvar h Pájecí hroty HAKKO tvar r Pájecí hroty HAKKO tvar S Pájecí hroty HAKKO tvar SB Pájecí hroty HAKKO pro speciální aplikace Pájecí hroty HAKKO konkávní tvar

Doporučení HAKKO pro čištění hrotem Spatula

Nejdříve použijte tavidlo.

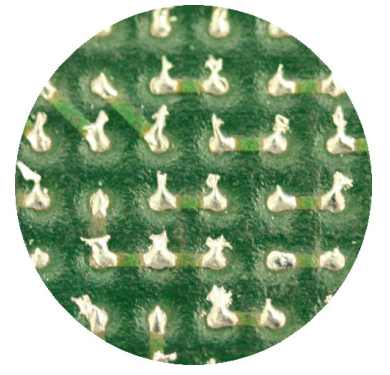

Pokud nepoužijete tavidlo, mohou se během pohybu hrotu objevit pájecí rampouchy, viz obrázek na levé straně.

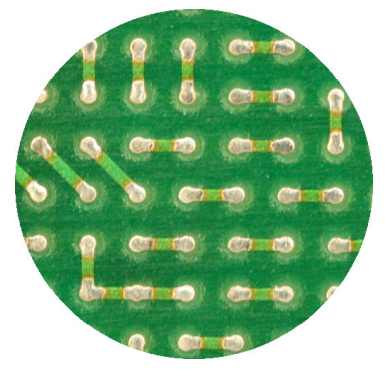

Čištění bez tavidla                     Čištění s tavidlem

Použití tvaru Spatula

Tvar Spatula je schopen ohřát všechny vodiče na jedné straně IC najednou.

1. Použijte tavidlo

2. Vložte špičku na P.W.B

3. Pomalu přetáhněte špičku hrotu po desce

Další podrobnosti naleznete ve videu o čištění desky po vyjmutí BGA.
