Pájení drobných čipů, jako 0603

Datum: 27.02.2018
  |
Kategorie: Výběr hrotů podle operace
Pro pájení drobných čipů, jako je například čip 0603, jsou vhodné pájecí hroty HAKKO tvar I, J a S.

Pro pájení drobných čipů jsou vhodné tyto tvary pájecích hrotů HAKKO:

Pájecí hroty HAKKO tvar BCM/CM Pájecí hroty HAKKO tvar BC/C Pájecí hroty HAKKO tvar B Pájecí hroty HAKKO tvar D Pájecí hroty HAKKO tvar I Pájecí hroty HAKKO tvar J Pájecí hroty HAKKO tvar K Pájecí hroty HAKKO tvar QUAD Pájecí hroty HAKKO tvar TUNNEL
Pájecí hroty HAKKO tvar SPATULA Pájecí hroty HAKKO tvar a Pájecí hroty HAKKO tvar h Pájecí hroty HAKKO tvar r Pájecí hroty HAKKO tvar s Pájecí hroty HAKKO tvar SB Pájecí hroty HAKKO pro speciální aplikace Pájecí hroty HAKKO konkávní tvar

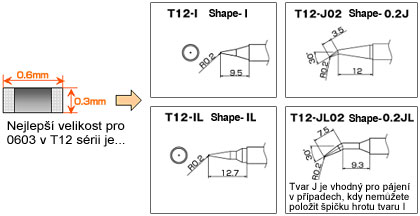

Doporučení HAKKO pro výběr velikosti hrotu

Doporučená velikost je menší než 0,1 mm od A (viz obrázek).

Pokud je větší než A, může se hrot dotknout blízkých IC.
Tvary I, J a S jsou nejlepší tvary pro pájení malých čipů. Jiné tvary jsou vhodné pouze tehdy, nabízejí-li doporučenou velikost. Například velikost špičky R0.2 až R0.3 je optimální pro pájení 0603 čipů.

*Co se týká tvaru B a jeho velikosti R0.2, tupý konec tohoto hrotu by mohl blokovat zrak.

*Tvar S není v sérii T12.

Použití tvaru I

Tvar pájecí hrotů I má tenkou kuželovitou špičku a ultrajemný hrot. Používá se k pájení malých čipů na velmi úzkých místech.

Je ideální pro pájením drobných čipových součástek, jako např. 0603.

Velmi jemná špička usnadňuje pájeních malých čipů.

Použití tvaru J

Tento tvar se liší od tvarů B a I zahnutou špičkou. Je vhodný pro pájení dvěma způsoby: plochou a špičkou.

Pro pájení s tvarem J uchopte ručku pod přirozeným úhlem (viz A) a použijte pájení špičkou hrotu, která je stejná, jako u hrotu tvaru I (viz B).


Tvar J                                Tvar I

Použití tvaru S

Tvar S je odvozen od tvarů B, C, D a I. Používá se pro pájení drobných čipů na velmi úzkých místech.

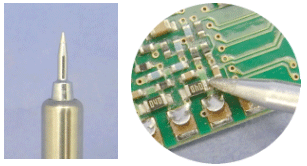

Tvar S: 900M-T-SB (velikost špičky R0.2)

Speciální tvar jemného konce hrotu usnadňuje pájení malého čipu

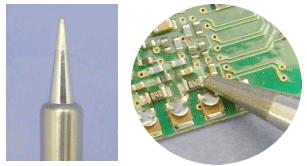

Standardní velikost: 900M-T-B (velikost špičky R0.2)
