Pájení tažením

Datum: 20.02.2018
  |
Kategorie: Výběr hrotů podle operace
Při pájení tažením dochází k pájení více vodičů najednou a pro tuto metodu jsou vhodné pájecí hroty tvaru BCM/CM, BC/C, B, D, J, K a H.

Pro pájení tažením jsou vhodné tyto tvary pájecích hrotů HAKKO:

Pájecí hroty HAKKO tvar BCM/CM Pájecí hroty HAKKO tvar BC/C Pájecí hroty HAKKO tvar B Pájecí hroty HAKKO tvar D Pájecí hroty HAKKO tvar I Pájecí hroty HAKKO tvar J Pájecí hroty HAKKO tvar K Pájecí hroty HAKKO tvar QUAD Pájecí hroty HAKKO tvar TUNNEL
Pájecí hroty HAKKO tvar SPATULA Pájecí hroty HAKKO tvar a Pájecí hroty HAKKO tvar H Pájecí hroty HAKKO tvar r Pájecí hroty HAKKO tvar S Pájecí hroty HAKKO tvar SB Pájecí hroty HAKKO pro speciální aplikace Pájecí hroty HAKKO konkávní tvar

Doporučení HAKKO pro pájení tažením

Při problémech s přemostěním při pájení tažením:

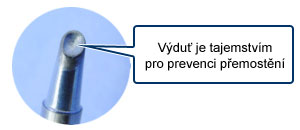

Tvar BCM/CM s dutinou v pájecí plošce se doporučuje při problémem se vznikem přemostění při pájení tažením. Je vhodný také pro korekci tohoto problému.

Popis pájecích hrotů BCM/CM

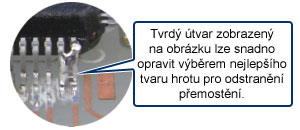

Pokud dojde k přemostění:

Pro korekci přemostění jsou k dispozici různé tvary hrotů. Další podrobnosti naleznete na následující stránce, která také uvádí příčiny přemostění.

Stránka o korekci přemostění

Použití tvaru BCM/CM

Tento tvar má dutý profil řezné plochy, což zajišťuje vysokou schopnost zadržení pájky.

Naplňte vydutou část pájkou a pomalu přesuňte špičku hrotu po pájené ploše.

Další podrobnosti naleznete ve videu o pájení tažením hrotem BCM/CM.

Použití tvaru BC/C

Tento typ má tvar kužele nebo válce se seříznutou špičkou.

Položte seříznutou plochu hrotu na vodiče a pomalu přesuňte hrot.

Další podrobnosti naleznete ve:

- videu o pájení tažením hrotem BC
- videu o pájení tažením hrotem C

Použití tvaru B

Tvar B je všestranným hrotem, kterým lze pájet z libovolného směru a který se snadno drží v libovolné poloze.

Položte špičku hrotu na vodiče a pomalu přesuňte hrot.

Další podrobnosti naleznete ve videu o pájení tažením hrotem B.



Použití tvaru D

Tento hrot má tvar plochého šroubováku a umožňuje pájení dvěma způsoby: špičkou a plochou.

Položte špičku hrotu na vodiče a pomalu přesuňte hrot.

Další podrobnosti naleznete ve videu o pájení tažením hrotem D.



Použití tvaru J

Tvar J se liší od hrotů B a I zahnutým koncem špičky a umožňuje pájení dvěma způsoby: špičkou a plochou.

Položte koncovou část hrotu a pomalu špičku přesuňte. Zkontrolujte správné načasování pro přidání pájky.

Další podrobnosti naleznete ve videu o pájení tažením pomocí hrotu J.



Použití tvaru K

Hroty typu K mají tvar nože a umožňují pájení třemi způsoby: špičkou, čárou a plochou.

PTH

Umístěte špičku na vodiče položením celé čepele a pomalu hrot přesuňte.

Další podrobnosti naleznete ve videu o pájení tažením pomocí hrotu K (PTH).

* Nasaďte ostří dolů, abyste dosáhli dostatečného přenesení tepla do vzorku.





QFP

Umístěte špičku na vodiče položením celé čepele a pomalu hrot přesuňte.

Další podrobnosti naleznete ve videu o pájení tažením pomocí hrotu K (QFP).

* Nasaďte ostří dolů, abyste dosáhli dostatečného přenesení tepla do vzorku.

Použití tvaru H

Tento tvar se liší od tvaru J seříznutým koncem hrotu.

Položte část hrotu na vodiče a pomalu přetáhněte hrot přes špičky.
