Opravářské pracoviště HAKKO FR-702

přímý dovoz z Japonska, zboží naskladníme obvykle do čtyř týdnů od data objednání
- Výkonné rework zařízení určené pro opravu SMD komponent.
- Obsahuje všechny funkce potřebné pro rework SMD.
- Bezpečnější rework operace.
- 4v1 jednotka zajišťující úsporu místa.
- Kompatibilní s N2 systémem (nutný nákup N2 páječky FX-8802).
Technická specifikace
Obecné parametry:
- Výkon: 1030 W.
Stanice:

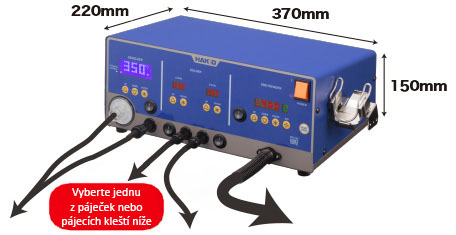

- Rozměry: 370 x 150 x 220 mm.
- Hmotnost: 9 kg.
Stanice (pájení):
- Výstupní napětí: AC 26 V.
- Teplotní rozsah: 50 až 480 °C.
- Teplotní stabilita: ± 1 °C při pokojové teplotě (při nastavení na 200 až 480 °C).
Stanice (odpájení):
- Výstupní napětí: AC 24 V.
- Generátor vakua: vakuové čerpadlo, dvojitý typ válce.
- Vakuový tlak: 80 kPa (600 mmHg).
- Sací proud: 15 L/min.
- Teplotní rozsah: 330 až 450 °C.
- Teplotní stabilita: ± 5 °C při volnoběhu.
Stanice (horký vzduch):
- Výkon: 30 W.
- Průtok vzduchu: 1 až 9 L/min. (5 až 115 L/min.).
- Teplotní rozsah: 50 až 600 °C.
Páječka:
- Výkon: 65 W (26 V).
- Odpor hrotu vůči zemi: < 2 Ω.
- Potenciál hrotu vůči zemi: < 2 mV.
- Topné těleso: keramický článek.
- Standardní hrot: tvar B (T18-B).
- Délka kabelu: 1,2 m.
- Celková délka: 222 mm (s hrotem B).
- Hmotnost: 52 g (s hrotem B).
Odpájecí pistole:
- Výkon: 140 W (24 V).
- Odpor trysky vůči zemi: < 2 Ω.
- Potenciál trysky vůči zemi: < 2 mV.
- Topné těleso: kompozitní článek.
- Standardní tryska: ø 1,0 mm, typ S (N61-05).
- Délka kabelu: 1,2 m.
- Celková délka: 168 mm (s tryskou S).
- Hmotnost: 170 g (s tryskou S).
Nástavec pro horký vzduch:
- Výkon: 670 W.
- Celková délka: 250 mm.
- Hmotnost: 180 g.
* Sací proud se měří na přívodním otvoru filtru ke stanici.
* Kapacita vzduchu je hodnocena jako volně protékající. Omezení vytvořená různými tryskami může snížit maximální průtok vzduchu.
* Celková délka a hmotnost (bez kabelu, hadice).
Čtyřportová opravářská stanice s 140 W odpájecí pistolí, páječkou typu M a 670 W horkovzdušnou tryskou
Tato komplexní rework stanice umožňuje díky výběru až ze sedmi vhodných nástavců různé pájecí, odpájecí a rework práce. Kromě běžné 140 W odpájecí pistole, páječky typu M a vysoce výkonného a velkoobjemového horkovzduchu existují další čtyři aplikace. Použitou trysku a topné těleso můžete jednotlivě vyměnit a snížit tak provozní náklady oproti kompozitnímu typu.
STANDARDNÍ | ||
---|---|---|
Odpájecí pistole HAKKO FR-4101 | Pájecí ručka typ M HAKKO FX-8801 | Horkovzdušný nástavec |
140 W, s tryskou typ S, ø 1,0 mm | 65 W, s hrotem typ B | 670 W, s tryskou ø 4,0 mm |
![]() |
![]() |
![]() |
Vysoký výkon 140 W umožňuje perfektní odpájení komponent z vícevrstvých DPS. Pro různé odpájecí práce je k dispozici široký výběr trysek. |
Série hrotů T18 se zlepšenou tepelnou vodivostí. |
Pro různé druhy oprav umožňuje rychlé odstranění komponent díky vysokému výkonu a objemu horkého vzduchu. Vakuová funkce s indikátorem poskytuje snadné a bezpečné vyjímání komponent. |
více informací | ||
Trysky série N61 | Hroty série T18 | Trysky série N51 |
VOLITELNÉ | |||
---|---|---|---|
Pájecí ručka typ L HAKKO FX-8805 | N2 pájecí ručka HAKKO FX-8802 | Pájecí pistole s podavačem pájky HAKKO FX-8803 | Paralelní termokleště HAKKO FX-8804 |
65 W, s hrotem typ B | 65 W, s hrotem typ B | 65 W, s hrotem typ 3CF | 65 W, s hrotem 2L Chip |
![]() |
![]() |
![]() |
![]() |
více informací | více informací | více informací | |
Hroty série T18 | Hroty série A13/A15 |
Odpájecí pistole s vysokým výkonem HAKKO FR-4101
Zvýšení výkonu z 50 W na 140 W umožňuje snadné odpájení i na vícevrstvých DPS, což zkracuje dobu celého procesu. Pro různé odpájecí práce je k dispozici široký výběr trysek:
- dlouhé trysky pro úzké prostory,
- oválně tvarované trysky pro ploché terminály,
-
trysky typu SS pro mikro vzory.
Pájecí ručky HAKKO FX-8801/FX-8805
Tepelná vodivost těchto páječek byla zvýšena přezkoumáním vnější konfigurace a vnitřní struktury hrotů série 900. V závislosti na pracovním prostředí můžete volit mezi sérií hrotů T18 a T19.
Horkovzdušná ručka
670 W vysoký výkon a velký objem horkého vzduchu zvyšují efektivitu práce a rychlé odstranění součástek.
Nový typ trysek pro zlepšení teplotních charakteristik
Nové trysky zlepšují díky rovnoměrnému ohřevu horkým vzduchem uvnitř trysky efektivitu práce. Ten vzniká pomocí větracích otvorů na horní části trysky (pouze u BGA trysek).
Funkce podtlakového vysávání
Funkce vakuového vyzvedávání součástek je určena ke zvednutí komponent z desky pomocí podtlaku. Vyzvedne součástku pouze poté, když je pájecí spoj roztaven horkým vzduchem. Tím se vyvarujete chyb při zvedání komponenty nadměrnou silou.
Indiátor vyzvednutí pro správné načasování
Pomocí přednastavené funkce vyzvedávání se komponenta automaticky odebere z desky v okamžiku roztavení pájky. Poté se zobrazí indikace a je jasně viditelný okamžik vyzvednutí. Dokonce i komponenty a pájecí spoje zakryté tryskou tak můžete snadno a bezpečně vyjmout z desky plošných spojů.
N2 pájecí ručka HAKKO FX-8802
N2 plyn proudí do trysky a překrývá pájecí hrot. Zabraňuje tak tomu, aby se pájecí hrot a ohřev snadno okysličovaly a hrály velkou roli jako předehřev. Dva účinky N2 systému zabraňující působení oxidace nebo efektu předehřátí předcházejí defektům při pájení, jako je přemostění, výplň, nedostatečná výplň pájky v PTH, atd. S touto aplikací je kompatibilní série hrotů T18.
Jednoruční páječka s integrovaným podavačem pájky HAKKO FX-8803
- Pájejte a podávejte pájku pouze jednou rukou.
- Systém ručního podávání je ideální pro celulární výrobu.
- Pájecí práci lze provádět tempem obsluhy.
- S touto aplikací jsou kompatibilní hroty série T18.
SMD kleště HAKKO FX-8804
- Přímý ohřev a nižší vliv na okolní součástky na přeplněných deskách.
- Snadno ostraňují SMD čipy a ploché součástky až do 25 mm.
-
Kolektor umožňuje snadnou výměnu a vyrovnání špiček.
-

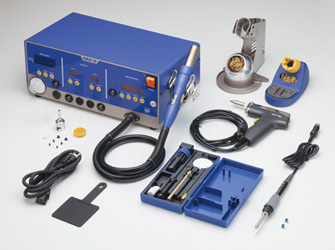

Stanice.
- Pájecí ručka FX-8801.
- Odpájecí pistole FR-4101.
- Horkovzdušná ručka.
- Držák pájky pro pájecí pistoli (s čisticími drátky).
- Držák pro odpájecí nástroj (s čisticí houbou, čisticím drátkem).
- Box s nářadím (čisticí pin pro ø 1,0 mm trysky, čisticí pin pro ohřev, čisticí vrták pro ø 1,0 mm trysky, klíč pro trysky, 2x filtr, 4x keramický papírový filtr).
- Držák pro horkovzdušnou ručku.
- Podložka (2x každá ø 3 mm, ø 5 mm, ø 7,6 mm).
- Tepelně odolná podložka.
- Kontrolní knoflík pro vakuové potrubí.
- Barevný pásek (2x).
- Napájecí kabel.
-
Návod k použití.
Technická data k porovnání Opravářské pracoviště HAKKO FR-702
Název parametru | Hodnota |
---|---|
Rozsah teplot (minimální) | 50 °C |
Rozsah teplot (maximální) | 480 °C |
Tepelná stabilita (±) | 1 °C |
Výkon | 1030 W |
Napájecí napětí | AC 26 V |
Rozměry (š x h x v) | 370 x 150 x 220 mm |
Hmotnost | 9 kg |
Typ stanice | digitální |
Možnost dusíkového zákrytu | ano |
Typ opravovaného zařízení | notebook, laptop, Xbox,PS3, Wii |
Typ opravované DPS | SMD, QFP, PLCC, BGA |
Výrobce | Hakko |
