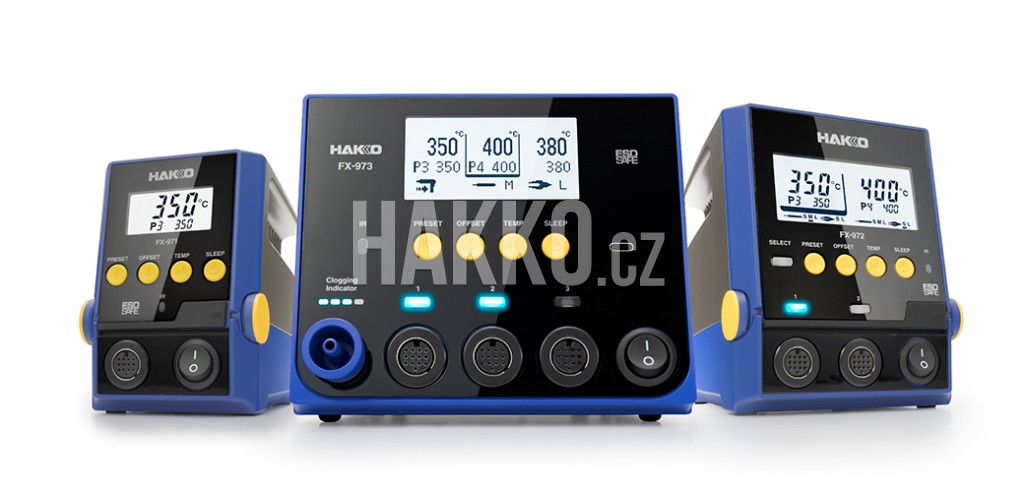

ESD digitální tříportová pájecí stanice HAKKO FX-973

• Kompaktní pájecí stanice vhodná pro širokou škálu pájecích aplikací.
• Tři konektory pro simultánní práci tří pájecích ruček.
• ESD provedení.
• Digitální displej.
• Výkon 400 W.
• Teplotní rozsah 50 až 450 °C.
• Japonský výrobce HAKKO.

Tříportová rework stanice ze série FX-971

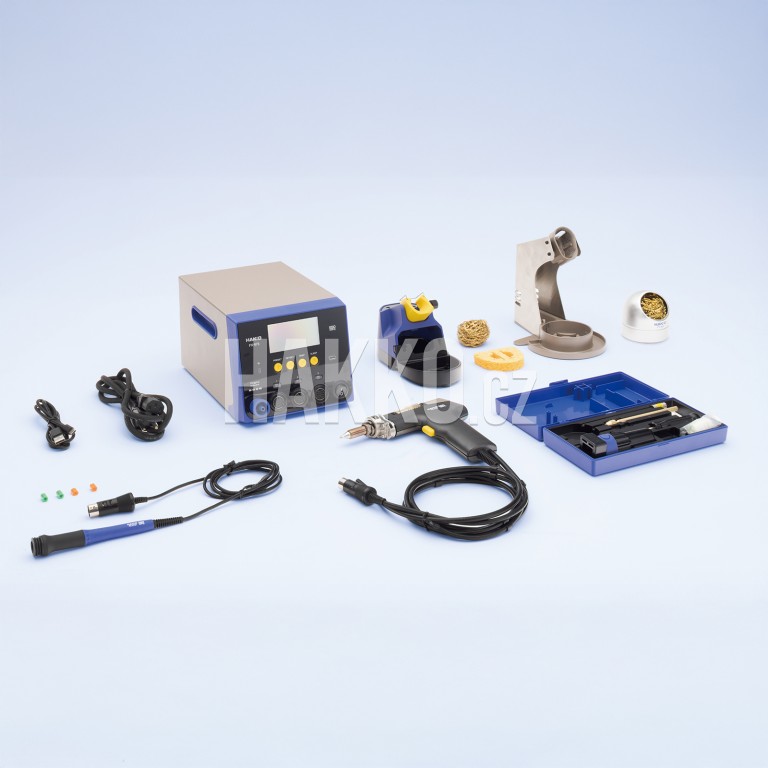

Na jakémkoli portu tříkanálové stanice HAKKO FX-973 lze používat všech devět typů pájecích ruček. Flexibilní možnosti konfigurace umožňují optimální kombinaci a splnění požadavků různých aplikací a vzorků. Standardně je součástí dodávky i odpájecí pistole.

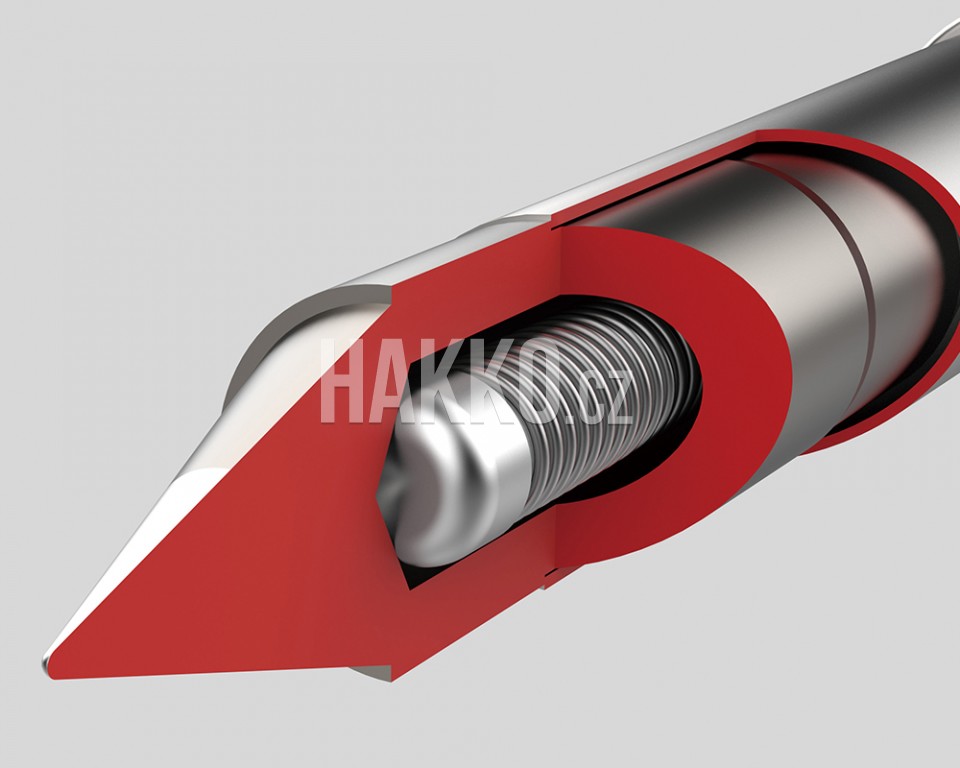

Patentované kompozitní pájecí hroty

Díky vylepšené citlivosti senzoru a designu, který plynule přenáší teplo z topného tělesa na hrot, zůstává teplota hrotu stabilní, což zajišťuje lepší pájení.

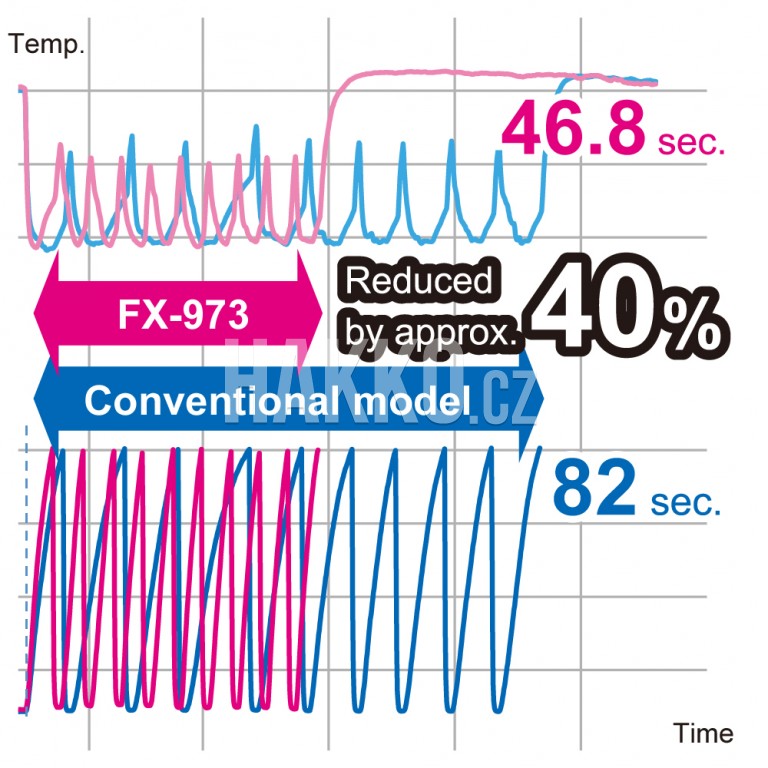

Redukovaná doba pájecího cyklu o cca. 40 %

Snížení doby pájení až o 40 % umožňuje zkrácení doby pájení a zlepšuje efektivitu práce.

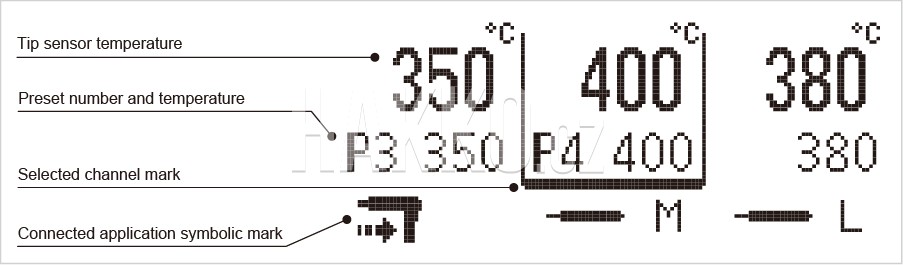

Přehledný a kontrastní displej

Digitální displej jasně a podrobně zobrazuje informace, jako je nastavená teplota, teplota senzoru hrotu a přednastavené hodnoty. Pozorovací úhel je široký a displej s vysokým jasem poskytuje vysokou viditelnost.

Vícenásobná konektivita

Až 9 různých aplikací můžete použít bez specifikace připojovacího portu.

Připojitelné aplikace k FX-973:

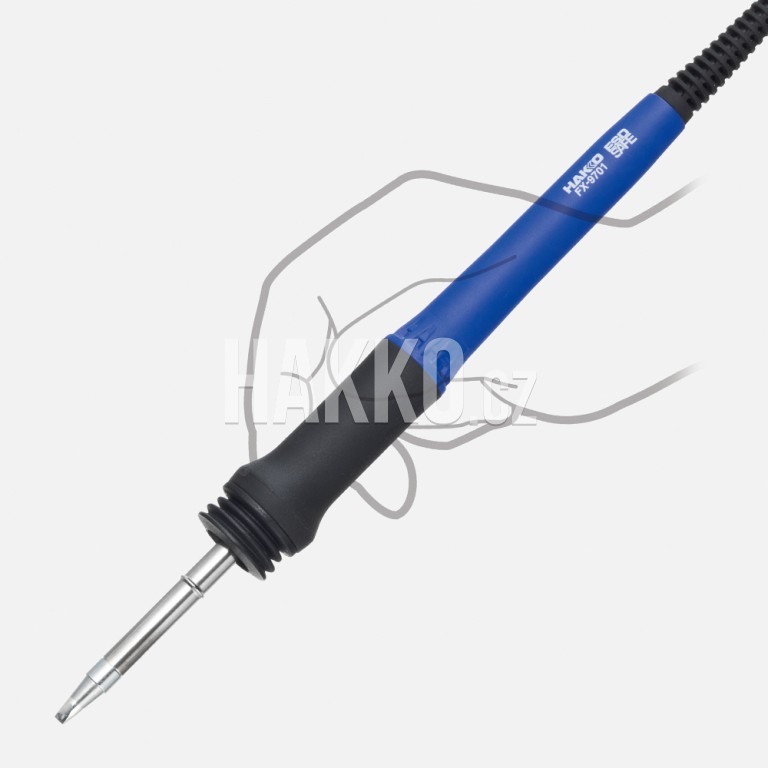

• pájecí ručka FX-9701 (součástí balení)
• N2 pájecí ručka FX-9702 (volitelná)
• mikro pájecí ručka FX-9703 (volitelná)
• mikro N2 pájecí ručka FX-9704 (volitelná)
• pájecí kleště FX-9705 (volitelné)
• mikro pájecí kleště FX-9706 (volitelné)
• robustní pájecí ručka FX-9707 (volitelná)
• robustní N2 pájecí ručka FX-9708 (volitelná)
• odpájecí pistole FR-4103 (součástí balení)

Poznámka: nelze používat současně 2 aplikace z FX-9705, FX-9706, FX-9707 a FX-9708.

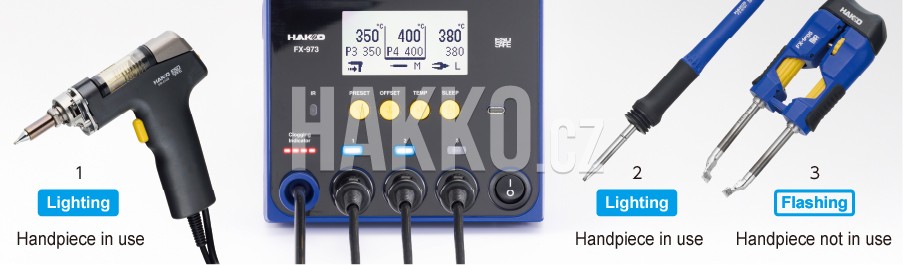

Přednostní kanál

Vestavěný senzor detekuje používanou ručku a automaticky přepíná kanály. Nepoužívaná ručka zůstává na nastavené teplotě. Oba režimy značí světelná dioda:

• svítí - pájecí ručka je v provozu
• bliká - pájecí ručka není v provozu

Intuitivní operace

Pomocí čtyř tlačítek můžete rychle nakonfigurovat různá nastavení.

Snadné přenášení

Tvar pájecí stanice obsahuje výřezy a díky malým rozměrům uchopíte páječku i jednou rukou a přesunete tam, kam potřebujete.

Hroty pro jakékoli pájení a aplikace

Díky novým tvarům hrotů můžete nyní provést i pájení, které bylo dříve nemožné nebo časově náročné.

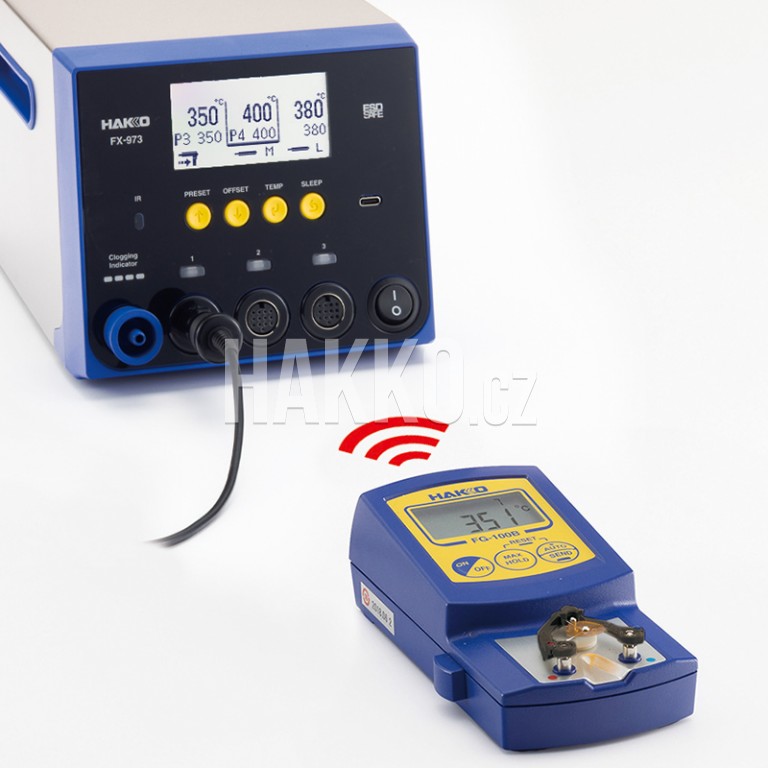

Infračervená komunikace

Pomocí infračerveného signálu dokončíte automatickou kalibraci a korekci odesláním naměřené teploty z teploměru (FG-100B/FG-101B).

Software

Po připojení stanice k PC se zaznamená nastavená teplota hrotu, kalibrace/korekce a historie teploty hrotu během provozu. To vše umožňuje správu s nulovou lidskou chybou.

Automatický spánek / vypnutí

Funkce automatického spánku nebo vypnutí využívají zabudovaný senzor uvnitř hrotu, proto není nutné propojení stanice a držáku na pájecí ručku. Rozložte si libovolně pracovní prostor.

Držák na pájecí ručku

Upravený design držáku na pájecí ručku umožňuje snadnou a bezpečnou výměnu pájecího hrotu. Díky zabudovanému senzoru přímo uvnitř hrotu není držák propojen s pájecí stanicí. Držák na pájecí ručku dokáže také stát samostatně bez základy. Páječka tak během údržby zůstává na bezpečném místě.

Odpájecí nástroj FR-4103 s výkonem 140 W

Odpájecí nástroj FR-4103 je optimalizován pro odstraňování pájky z vícevrstvých desek plošných spojů, které bylo kdysi náročné. Vylepšení topného tělesa a použití ACF (funkce proti ucpávání po uvolnění spouště automaticky na určitý počet sekund zapne čerpadlo) zajišťují, že odsátá pájka se spolehlivě dopraví do filtrační trubky.

Sání se aktivuje pouhých 0,2 sekundy po dosažení maximálního vakua, což umožňuje rychlé a účinné odsávání a zároveň minimalizuje zbytkovou pájku.

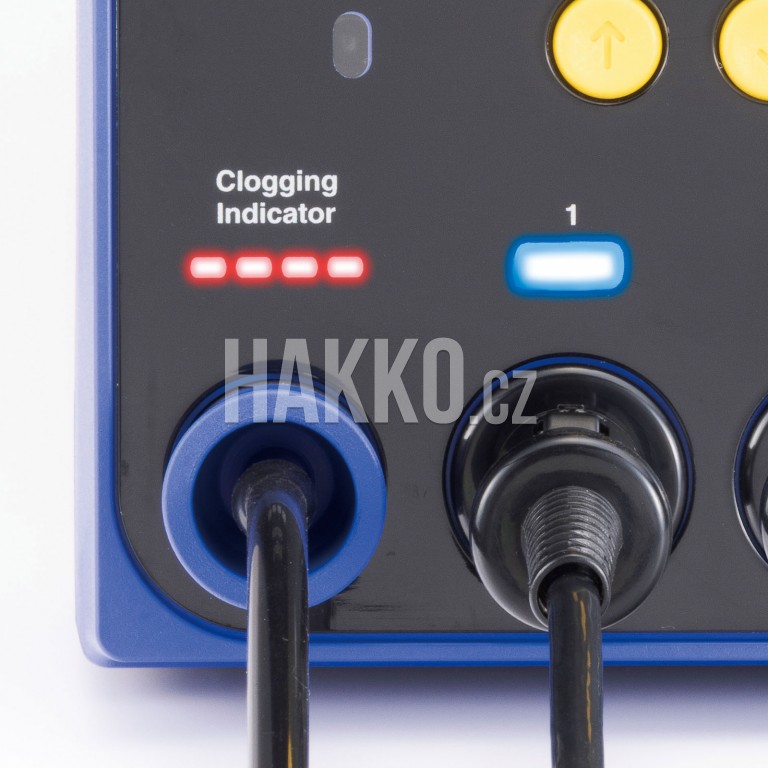

LED indikátor zobrazuje stav sání, což umožňuje zjistit načasování čištění, výměny filtru a údržby.

Kompatibilní série pájecích hrotů

• série T39

Balení neobsahuje žádný pájecí hrot.

Technická specifikace

• Výkon: 400 W.
• Rozsah teplot: od 50 do 450 °C.
• Teplotní stabilita: ± 3 °C (na volnoběh).

Pájecí stanice:

• Výstupní napětí: AC 24 V.
• Generátor vakua: vakuová pumpa.
• Tlak vakua: max. 80 kPa (600 mmHg).
• Sací průtok: 15 l/min.
• Rozměry (š x h x v): 158 x 254 x 135 mm.
• Hmotnost: 5,3 kg.

Pájecí ručka:

• Výkon: 95 W (24 V).
• Odpor hrotu vůči zemi: < 2 Ω.
• Potenciál hrotu vůči zemi: < 2 mV.
• Topné těleso: kompozitní.
• Délka kabelu: 1,2 m.
• Celková délka: 206 mm (s hrotem T39-D24, není součástí balení).
• Hmotnost: 31 g (s hrotem T39-D24, není součástí balení).

Odpájecí pistole:

• Výkon: 140 W (24 V).
• Odpor hrotu vůči zemi: < 2 Ω.
• Potenciál hrotu vůči zemi: < 2 mV.
• Topné těleso: kompozitní.
• Standardní tryska: ø 1,0 mm, S-typ (N61-05, je součástí balení).
• Délka kabelu: 1,2 m.
• Celková délka: 168 mm (s tryskou N61-05).
• Hmotnost: 190 g (s tryskou N61-05).

Série pájecích hrotů a trysek

• Řada pájecích hrotů: HAKKO série T39.
• Řada trysek (pro FR-4103): HAKKO série N61.
